На нашем сайте уже был материал про обжим сетевого кабеля. В той статье мы рассматривали весь процесс обжима, начиная от зачистки проводов. В этой статье мы более детально рассмотрим самый ответственный этап обжима витой пары, а именно схему обжима. То, в каком порядке нужно располагать проводники внутри коннектора вызывает больше всего вопросов и сложностей у неопытных пользователей. Поэтому стоит разобрать эту тему еще раз.
Как известно, существует четыре схемы обжима витой пары. Две схемы обжима для прямого кабеля, и две для перекрестного. Но, не спешите пугаться такого разнообразия схем, на практике вам понадобятся максимум две, а скорее всего, только одна схема обжима.
Прямой кабель вариант № 1. Самая распространенная схема обжима для прямого кабеля. Стандарт TIA/EIA-568B.
При использовании данной схемы обжима витой пары цвета идут в такой последовательности:
- Бело-оранжевый
- Оранжевый
- Бело-зелёный
- Синий
- Бело-синий
- Зелёный
- Бело-коричневый
- Коричневый

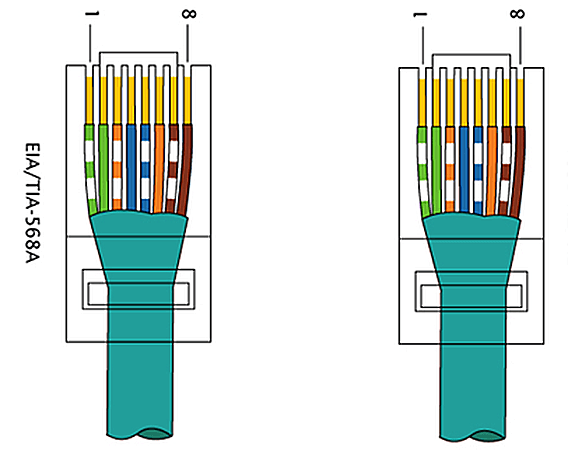

Прямой кабель вариант № 2. Менее распространенная схема обжима прямого кабеля. Стандарт TIA/EIA-568A.
При использовании данной схемы обжима витой пары цвета идут в такой последовательности:
- Бело-зеленый
- Зелёный
- Бело-оранжевый
- Синий
- Бело-синий
- Оранжевый
- Бело-коричневый
- Коричневый
Нужно отметить два очень важных момента, которые могут быть неочевидны неопытному взгляду.
- Поскольку это прямой кабель, то на обеих сторонах кабеля порядок проводников одинаковый. Если на одной стороне первый контакт коннектора соединяется с зеленным проводником, то и на другой стороне кабеля также первый контакт соединяется с зеленым проводником. Никаких изменений не требуется.
- При расположении проводников коннектор располагается защелкой вниз.

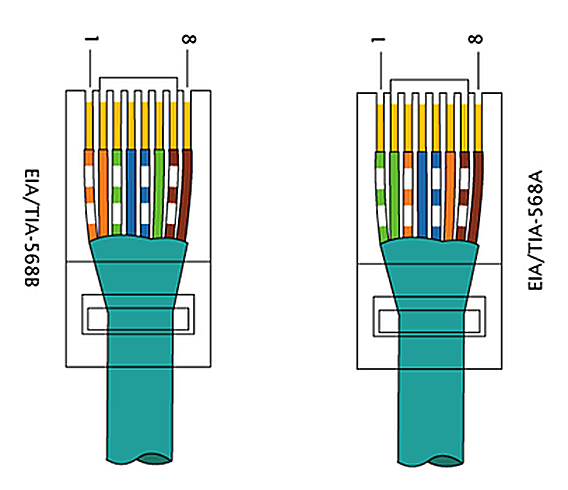

Перекрестный кабель вариант № 1. Для сетей 100 мбит/с.
Если вы хотите получить перекрестный кабель для сетей 100 мбит/с, то вам необходимо обжать одну сторону кабеля по стандарту TIA/EIA-568B, а вторую по стандарту TIA/EIA-568A. Образно говоря, перекрестный кабель для сетей 100 мбит/с, это что-то среднее между первым и вторым способом обжима прямого кабеля.
При использовании данной схемы обжима витой пары на одном конце кабеля цвета идут в такой последовательности:
- Бело-оранжевый
- Оранжевый
- Бело-зелёный
- Синий
- Бело-синий
- Зелёный
- Бело-коричневый
- Коричневый
А на втором конце кабеля используется следующая последовательность цветов:
- Бело-зеленый
- Зелёный
- Бело-оранжевый
- Синий
- Бело-синий
- Оранжевый
- Бело-коричневый
- Коричневый

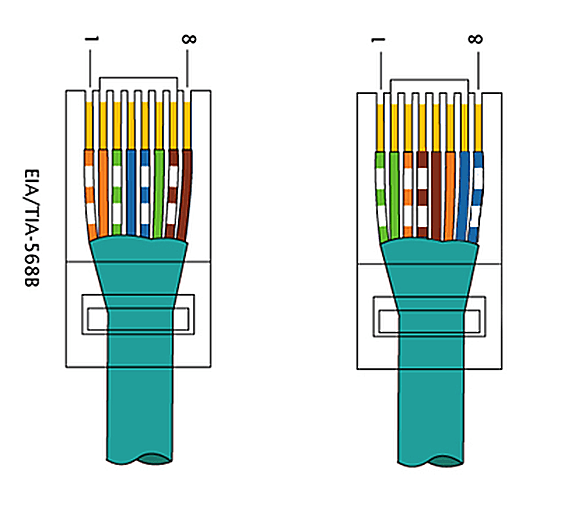

Перекрестный кабель вариант № 2. Для сетей 1000 мбит/с.
Для сетей 1000 мбит/с используется другая схема обжима витой пары в перекрестный кабель. В этом случае с одной стороны кабеля используется обжим по стандарту TIA/EIA-568B, то есть вот такой:
- Бело-оранжевый
- Оранжевый
- Бело-зелёный
- Синий
- Бело-синий
- Зелёный
- Бело-коричневый
- Коричневый
А с другой стороны кабеля используется новая последовательность цветов, а именно:
- Бело-зелёный
- Зелёный
- Бело-оранжевый
- Бело-коричневый
- Коричневый
- Оранжевый
- Синий
- Бело-синий
Выводы. На первый взгляд, схемы обжима витой пары это темный лес, в котором никогда не разобраться. Но, как видно из этой статьи все намного проще.
Существует два стандарта обжима прямого кабеля, а схема обжима перекрестного кабеля это использования двух этих схем одновременно на разных концах кабеля. Для сетей 1000 мбит/с схема обжима перекрестного кабеля немного сложнее, но она скорее всего вам никогда не понадобиться. Поскольку даже перекрестный кабель для сетей 100 мбит/с уже практически не используется.
Сейчас все современное сетевое оборудование умеет автоматически определять схему обжима кабеля и подстраиваться по нее. Таким образом, перекрестный кабель потерял свою актуальность и на данный момент практически не используется. Поэтому если вы не знаете, какую схему обжима витой пары выбрать, то используйте первую (TIA/EIA-568B) и не сомневайтесь.
