Как настроить роутер Linksys WRT54gl

Роутер Lynksys WRT54GL — существенная переработка WRT54G, модели 2003 года. Как и модель WRT54G он содержит флеш-память в 4 MB и RAM 16 MB. Его отличительная особенность — Open source на основе Linux. Последний даёт возможность использования сторонних прошивок: HyperWRT, OpenWRT, Sveasoft и dd-wrt.

Они позволяют добиться увеличения выходной мощности сигнала антенны, предоставляют новые возможности в организации администрирования и мониторинга сетевой активности.

Настройка роутера Lynksys WRT54GL, его прошивка, конфигурирование PPPoE, IPTV, L2TP требует времени. Попробуем разобраться во всех особенностях этого маршрутизатора.

Подключение

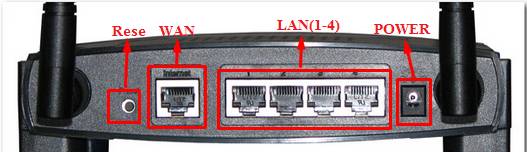

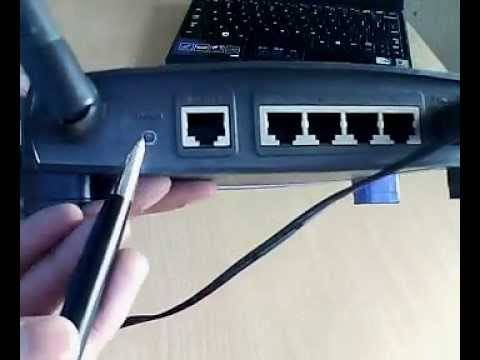

Подключение Lynksys WRT54GL к ПК происходит в следующем порядке:

1. Ethernet-кабель, что находится в комплекте поставки, необходимо подключить к LAN порту;
2. кабель Ethernet интернет-провайдера подключается к WAN порту, маршрутизатора;
3. подключаем блок питания к разъему Power, а затем к электросети.



Вход в настройки

В комплекте поставки маршрутизатора входит CD диск. Этот мастер установки, автоматически настроит ваш сетевой интерфейс для автоматического получения IP адреса. Перейдём к меню самого устройства.

Lynksys WRT54GL имеет веб-интерфейс для конфигурации. Мы можем выбрать любой браузер.

Для того чтобы зайти в настройки роутера нужно:

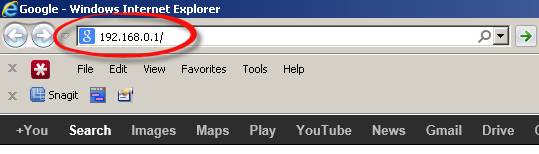

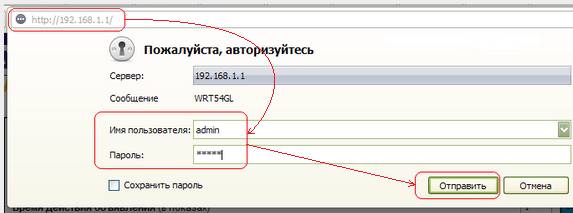

1. заходим в адресную строку и набираем 192.168.1.1 после чего жмём Enter;

Возникнет диалоговое окно

2. по умолчанию роутер имеет IP адрес 192.168.1. Маска подсети- 255.255.255.0, выставляется на вашем компьютере. Имя пользователя и пароль—admin. Заполняем поля и жмём Eneter;

На этом подключение вашего Lynksys WRT54GL к компьютеру заканчивается. Переходим к настройкам интернет и WiFi точки доступа.

Настройка интернет

Рассмотрим веб – интерфейс роутера:

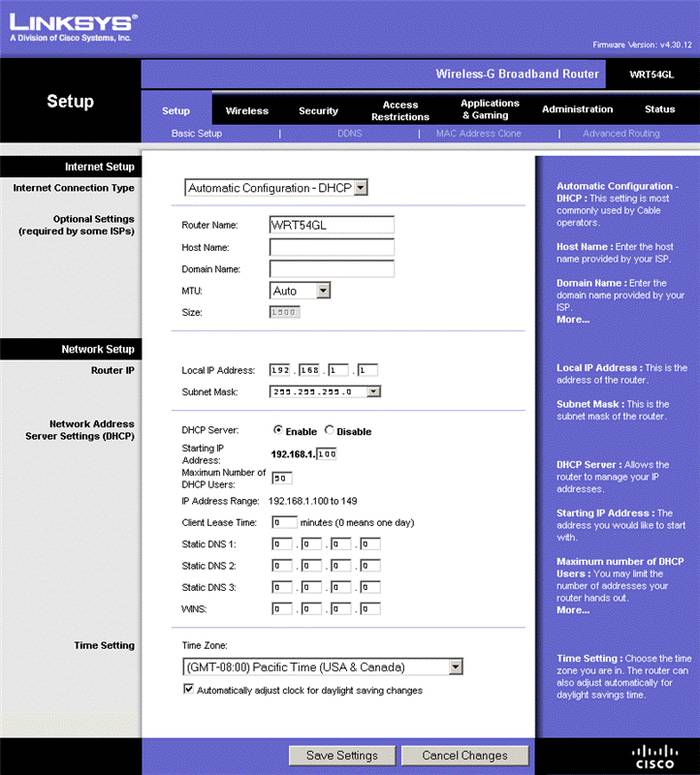

1. пункт Setup интерфейса пользовательского содержит следующие разделы: Basic Setup, MАC адрес clone, DDNS, Advanced Routing. Используем тип подключения предлагаемый провайдером;

2. в этом же разделе меняем маску подсети и адрес внутреннего интерфейса роутера. Это позволит использовать ваш MAC адрес для выхода в интернет. Изменения вносим в поля закладки MAC Adress Clone;



• DDNS — вкладка для настройки службы Dynamic DNS;
• Advanced Routing — вкладка, через которую можно выбрать RIP протокол (динамическая маршрутизация), а также два режима работы Gateway либо Router.

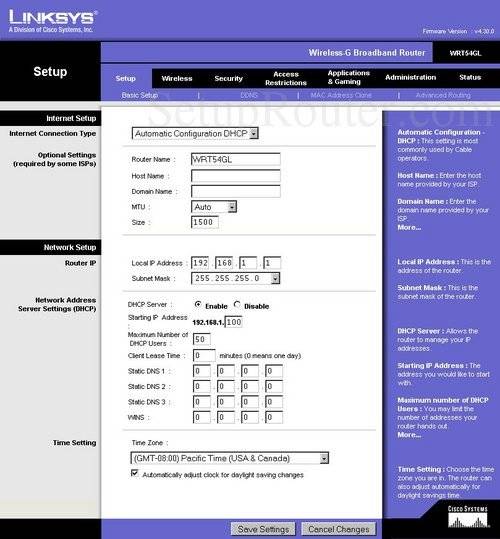

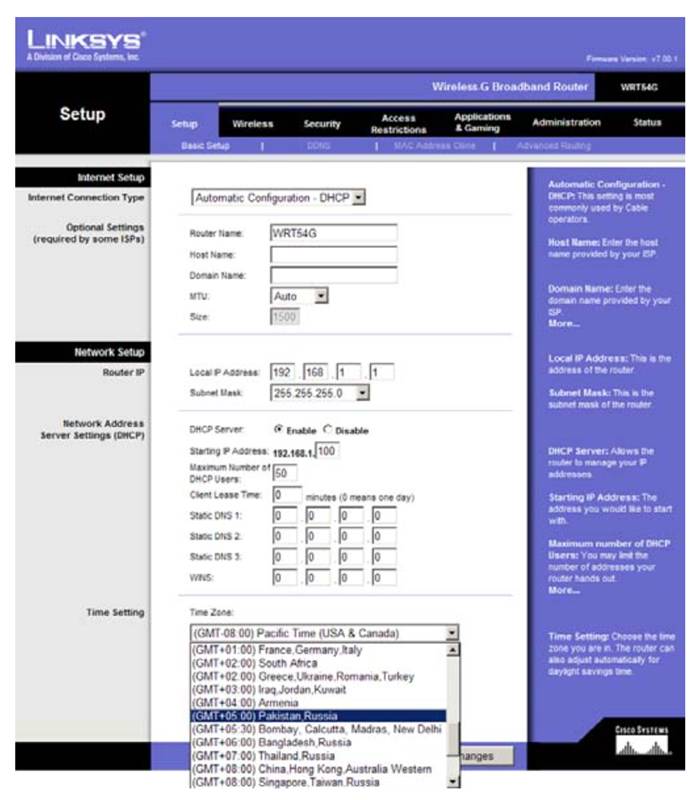

3. в диалоговом окне «Setup» выбираем «Basic setup». Устанавливаем часовой пояс;

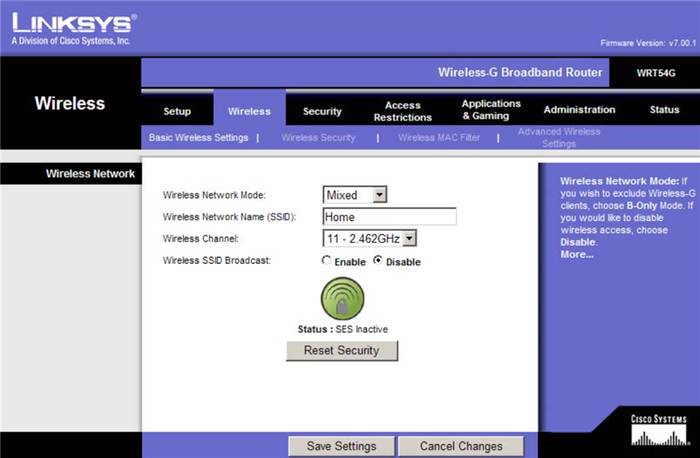

4. в меню Wireless выбираем Mixеd. Режим работы 802.11b и 802.11g;
5. в поле Wireless» network name (SSID) вводим название беспроводного подключения;
6. в поле «SSID Broadcast» желательно отключать рассылку для обеспечения защищенности сети;

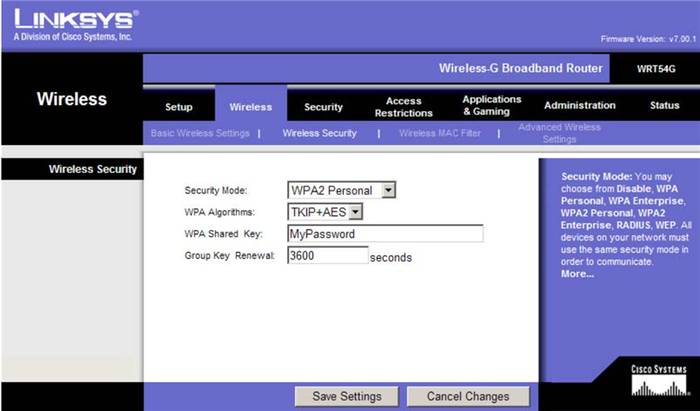

7. вменю Wireless переходимк Wireless security. Устанавливаем режим WPA2 или WPA. В случае невозможности поддержки вашим оборудованием этих режимов, используем WEP. Не допускайте открытия вашей сети;
8. в случае выбора режимов шифрования WPА2/WPА, используется следующая конфигурация:

• Security mode — желательно выбрать WPА2/WPА;
• WPА algоritms — выбор TKIP+AES предоставляет возможность одновременной работы WPА2/WPА;
• WPА Shared key — выбранный вами пароль для входа в сеть;
• Group key Renewal — промежуток времени через который происходит смена ключа;

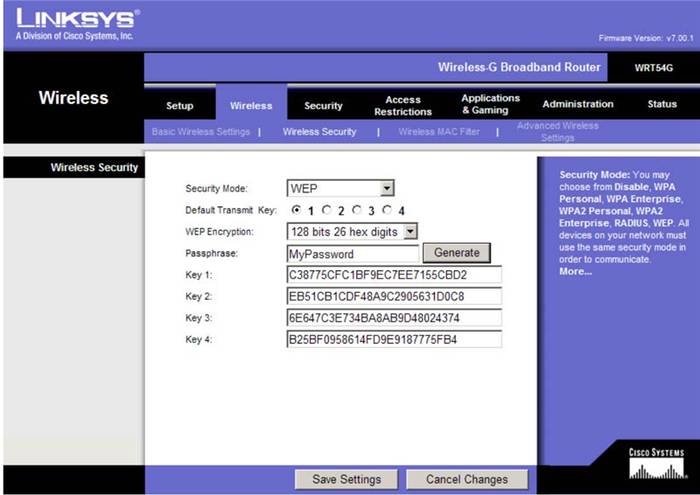

9. в случае WЕP режима шифрования:

• Default Transmit key — используем номер ключа по которому происходит шифрование;
• WEP Encription — максимальный размер ключа шифрования;
• Passphrase — генератор ключей.



10. сохраняемся с помощью Savesetting.

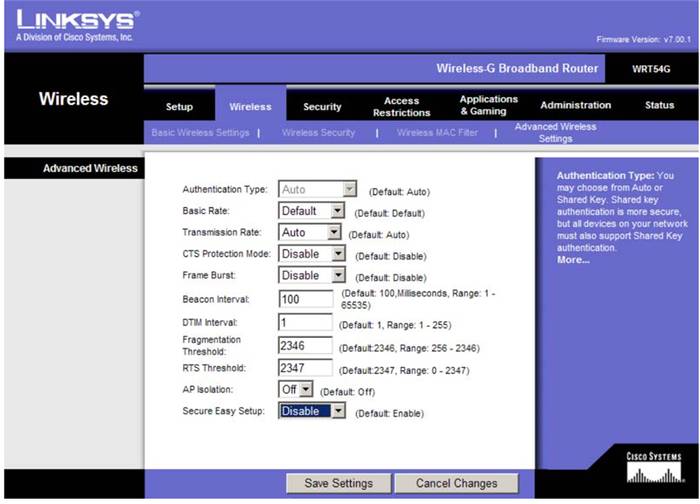

1. вполе Secure Easy Setup (Wireless/Advanced Wireless) ставимгалочку Disable. Это позволит избежать изменения конфигурации маршрутизатора при случайном нажатии кнопок лицевой панели;

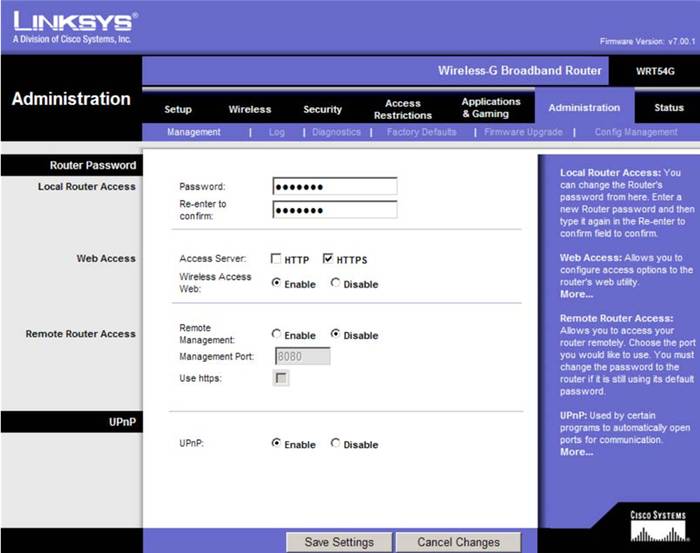

2. в меню Administration/Mаnagement;



Password и Re-enter to confirm повторно вводим пароль доступа к коммутатору:

• Access server — используем HTTPS;
• Wireless Access Web — используемполе Enable;
• Remote management — выключаем управление роутером из интернета;
• UPnP — набор протоколов, которые используются для автоматической настройки различными программами. Оставляем включённым.



3. Сохраняем изменения с помощью Save settings.

Ваш Lynksys готов к работе в интернет.

PPPoE для Ростелеком

Для подключения к этому провайдеру используем следующие шаги:

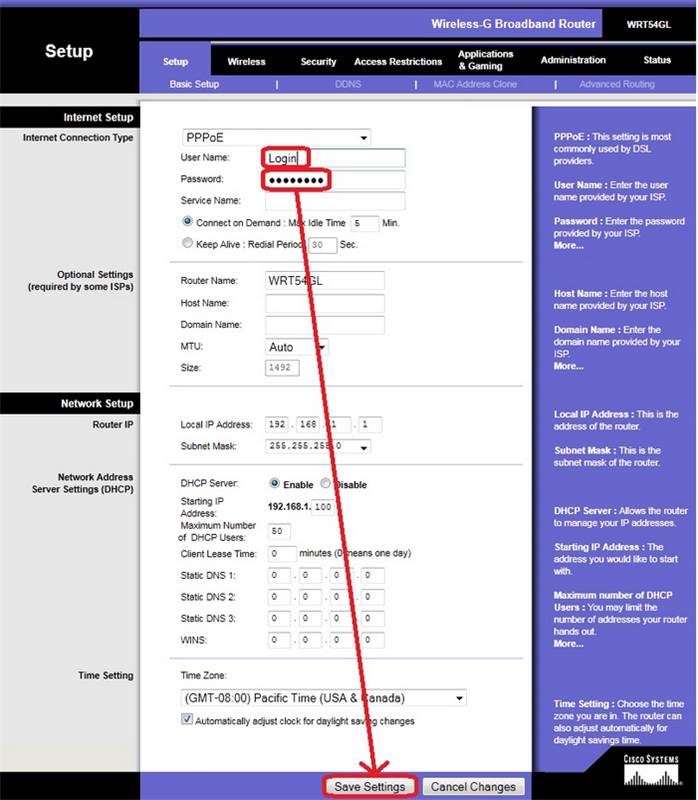

1. в разделе Steup переходим к вкладке Connection Setup. Используем тип подключения PPPoE;
2. заполняем поля User Name. Используем данные договора, либо обращаемся в службу техподдержки;



3. больше никаких изменений не требуется. Жмём Save Setting.

L2TP для Билайн

Подключение к Билайн проходит по следующему алгоритму:

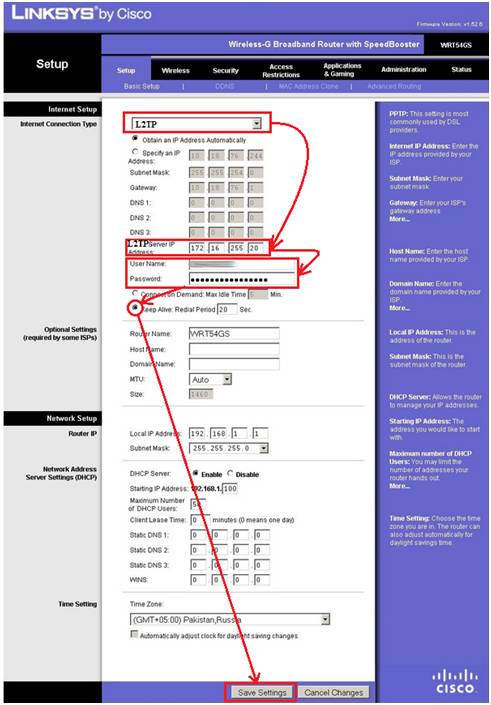

1. заходим в раздел Sеtup, Basic Setup в выпадающем меню Internet Connection Type, останавливаемся на протоколе L2TP;
2. заполняем поля User name — Имя пользователя и логин указаны в договоре с провайдером;
3. в поле Password вводим пароль. Он указан в договоре;
4. в поле L2TP Server IP вводим IP адрес сервера VPN провайдера;
5. вполе Keep Alive: Redial Period ставимточку. Это необходимо для подключения к сети с указанным интервалом;
6. сохраняем изменения. Жмём Save setting.



IPTV

IPTV — протокол передачи телевизионного сигнала через интернет.

Установка этого соединения происходит по следующему алгоритму:

1. обновляем firmware коммутатора через сайт производителя dd-wrt;

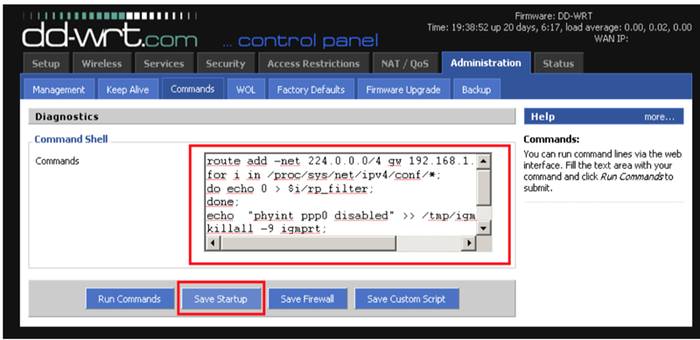

2. в разделеАdministration выбираем Commands;
3. в текстовом поле вводим следующий скрипт:

• route add -net 224.0.0.0/4 gw x.x.x.x
• for i in /proc/sys/net/ipv4/conf/*;
• do echo 0 > $i/rp_filter;
• done;
• echo «phyint ppp0 disabled» /tmp/igmpproxy.conf;
• killall -9 igmprt;
• sleep 1;
• igmprt -c /tmp/igmpproxy.conf

В данном случае «x.x.x.x»-шлюз локальной сети в «Договор с провайдером».

4. жмём Save Startup;

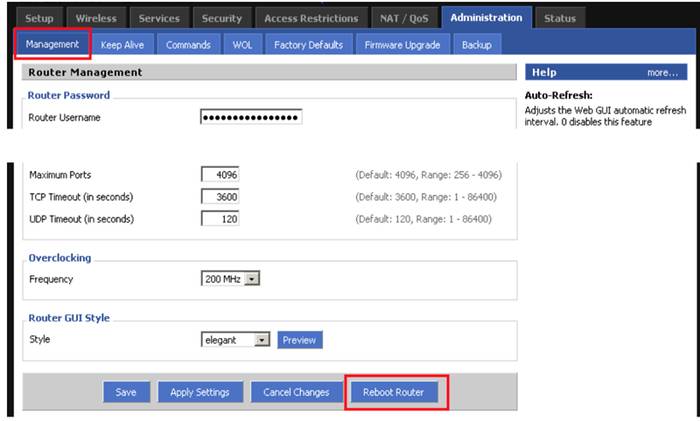

5. перезагружаем маршрутизатор. Переходим на вкладку Management и жмём Reboot;

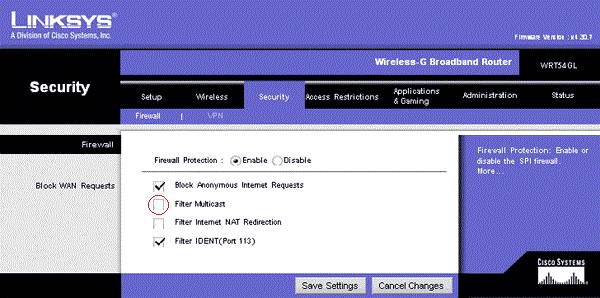

6. заходим во вкладку Security, выбираем закладку Firewall и снимаем галочку в поле Filter multicast.



Функция Multicast отвечает за транзит данных. Необходимо заметить, что для просмотра потокового полноэкранного видео, проводной интернет подходит лучше.

Видео: install dd-wrt on a Linksys WRT54GL router

Прошивка.

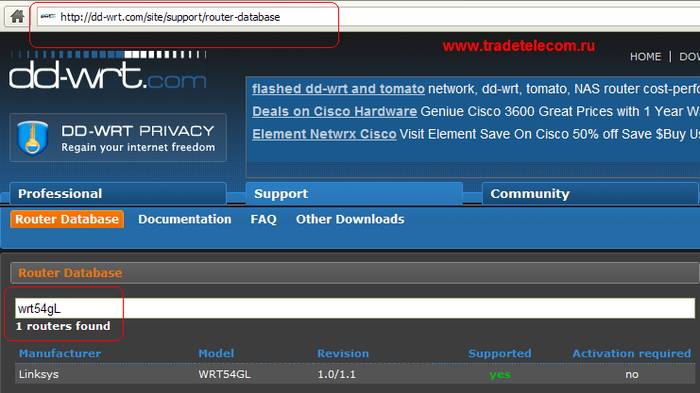

На данную модель существует большое количество firmware сторонних разработчиков. Для обеспечения работы по IPTV протоколу, мы использовали dd-wrt. Скачать последнюю версию программы мы можем с сайта производителя.

В дальнейшем придерживаемся следующего алгоритма:

1. после выбора модели коммутатора, сайт предлагает большой выбор вариантов. Наиболее популярны Micro и Mini. Останавливаем выбор на mini;
2. делаем аппаратную перезагрузку маршрутизатора, удерживая клавишу RESET зажатой в течении 30 сек. Питание при этом остаётся включённым и скачиваем программу с сайта;



3. отключаем антивирус и firewall;

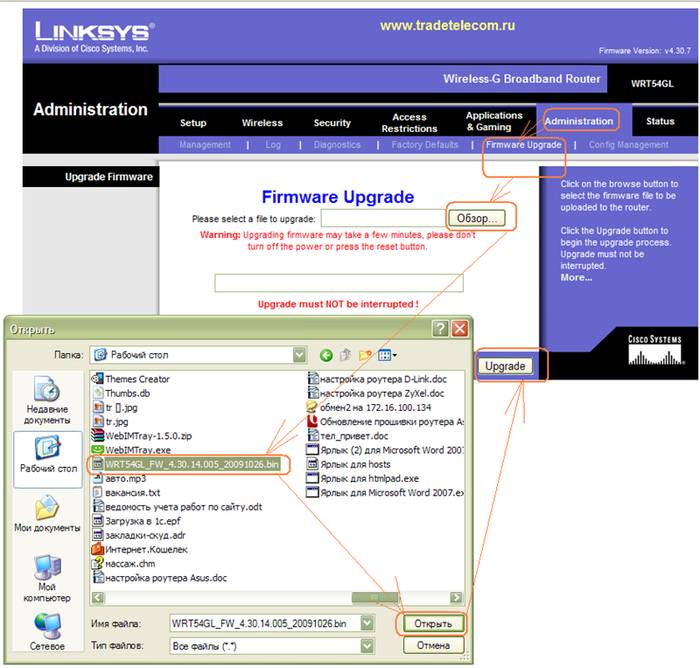

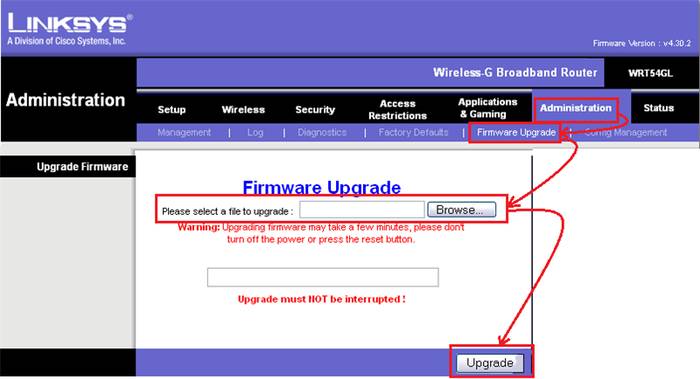

4. заходим в интерфейс браузера раздел Administration и выбираем Firmware Upgrade;



5. жмём обзор. Выбираем файл (расширение *.bin) и выбираем Upgrade;

В появившемся окне, коммутатор сообщает о процессе установки нового firmware dd-wrt и просит не прерывать процесс в течении нескольких минут.

В течение нескольких минут отключение питания роутера недопустимо! Не отключайте питание и не трогайте кнопку Reset.

6. после завершения установки, появится окно Upgrade is successful;
7. жмём Reset и ждём 10 секунд, после чего включаем питание;
8. выполняем аппаратную перезагрузку.

Не забываем изменить настройки роутера для просмотра видео IPTV (об этом говорилось выше).

После перезагрузки, Linksys WRT54GL готов к работе. dd-wrt поднимает рабочую частоту вашего роутера с 200 MHz до 250 MHz, не требуя при этом дополнительного охлаждения. Кроме упомянутой выше возможности IPTV, немецкий firmware превращает ваш маршрутизатор в Linux-сервер со всеми вытекающими возможностями.

Интересные решения предлагает Polarcloud с новым firmware Tomato v.1.28. Удобный интерфейс, возможность детального мониторинга логов, более совершенный QOS и ограничение доступа. Есть возможность перепрограммирование кнопок лицевой панели устройства.

При этом Polarcloud не забывают напомнить, что производитель не несёт никакой ответственности в случае выхода из строя вашего оборудования по вине выпущенного им программного обеспечения.

Стоит отметить, что вы всегда можете сделать откат к заводской прошивке воспользовавшись поддержкой Linksys:

1. cкачиваем файл во временную директорию — Temp;
2. выключаем питание;
3. зажав Rеset, включаем питание, после чего отпускаем Reset через 10 секунд.



4. компьютер подсоединён к роутеру с помощью LAN шнура;
5. в командной строке прописываем:

• сdC:
• cd Temp
• tftp -i 192.168.1.1 put [имя-файла].bin

6. Еnter жмём после каждой строки.

Сигналом окончания будет остановка мерцания лампочки Power. После 30-секундного перерыва нажимаем Reset. Откат завершён.

Несмотря на возраст, LinksysWRT54gl остаётся популярной моделью. Масштабируемость, беспроводная WDS, удалённый доступ — причина успеха.

Немецкий дистрибутив dd-wrt делает реальным: VPN/OpenVPN, PHP, MySQL, HTTP server, QoS management и.т.д. Плюс к этому — программирование функций основных кнопок управления, ограничение числа загрузок и приятный пользовательский интерфейс.

Сторонняя прошивка, превращающая роутер в сервер-машину, уровень комфорта, возможность смены антенн и увеличение дальности связи до 700 м, всё это делает Linksys WRT54gl актуальным выбором и сегодня.
