Как настроить роутер Upvel UR 313N4G

Upvel UR 313N4G – простой в подключении и использовании роутер, который поможет наладить единовременный доступ к сети для многих устройств: компьютеров, телефонов, планшетов, принтеров. Поддерживает различные типы соединения, функцию цифрового телевидения, а также обладает русскоязычным интерфейсом, что облегчает работу с ним. Итак, приступим к инструкциям по его настройке.

Подключение роутера

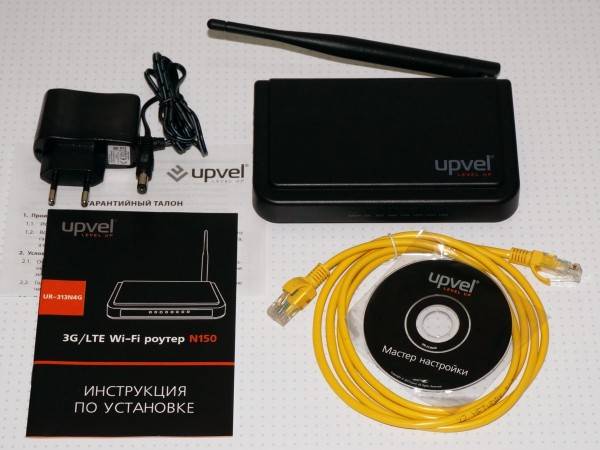

Перед подключением откроем коробку и ознакомимся с комплектацией.

Помимо самого роутера в ней находятся:

• блок питания;
• сетевой кабель;
• диск с инструкцией и софтом для настройки;
• руководство пользователя и гарантийный талон.



Приступаем к установке:

• размещаем устройство на выбранном месте;
• с помощью сетевого кабеля соединяем LAN-порт маршрутизатора и сетевой разъем компьютера;
• подключаем адаптер питания к роутеру и вставляем его в сеть.

Авторизация

Дальнейшая настройка начинается с окна авторизации:

• открываем Интернет-браузер и в адресной строке набираем «192. 168.10.1», нажимаем «Enter»;
• в полях имени и пароля водим стандартные данные – «admin» для обоих значений.

Если система не принимает их, это значит, что заводские настройки были изменены (особенно актуально при использовании б/у роутера).

В таком случае необходимо восстановить стандартную конфигурацию:

• на нижней панели устройства находим кнопку сброса;
• берем ручку или другой тонкий продолговатый предмет и зажимаем ее примерно на 10-20 секунд;
• светодиоды на роутере замигают, и он перезагрузится, восстанавливая настройки по умолчанию.

Теперь можно зайти в веб-интерфейс описанным выше способом. В целях безопасности данные для входа необходимо изменить. Об этом процессе пойдет речь в конце статьи.

Видео: Универсальные роутеры

Настройка подключения к Интернет

Переходим к настройке wifi роутера Upvel UR 313N4G и рассмотрим разные виды подключений к сети:

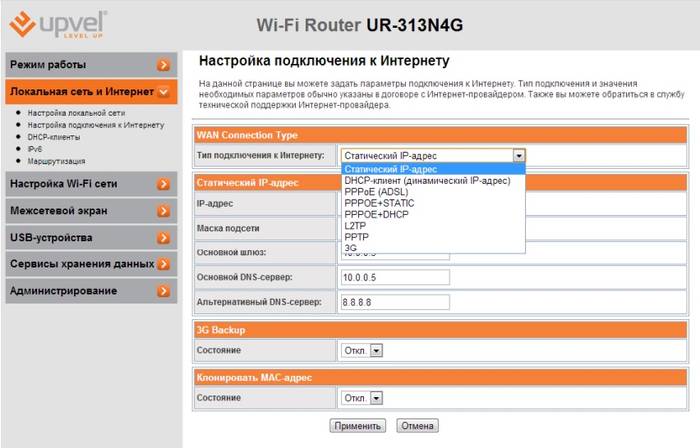

• заходим в веб-интерфейс и на левой панели открываем вкладку «Локальная сеть и Интернет»;
• далее из списка «Настройка подключения к Интернету».



Доступных соединений существует несколько видов. Ниже мы рассмотрим каждый из конкретных случаев.

PPPoE

Для установки такого типа подключения понадобится:

1. перейти к типу соединения и выбрать « PPPoE»;
2. ввести имя пользователя и пароль для доступа в Интернет (есть в договоре с провайдером или можно уточнить у техподдержки);
3. в разделе «MTU» указываем «1472» или же «Авто»;
4. включаем функцию клонирования MAC-адреса, если провайдер проверяет его перед каждым выходом в сеть (эту информацию также можно уточнить у технической поддержки);
5. нажимаем «Применить».

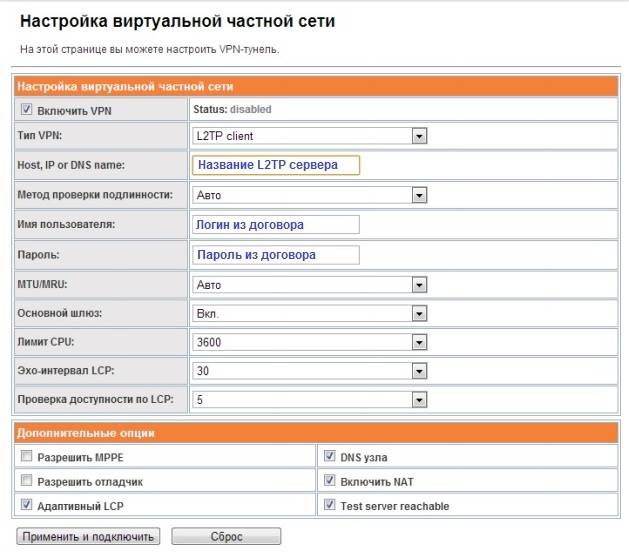

L2TP

Соединения, использующие протокол L2TP, настраиваются следующим образом:

1. если провайдер предоставляет динамический IP-адрес (уточняем эту информацию у его представителей), то сначала выбираем опцию DCHP-клиент (Динамический IP);



2. переходим к настройке VPN, активируем опцию «Включить VPN»;
3. в разделе «Тип VPN» выделяем «L2TP»;
4. в «Host, IPorDNSname» указываем адрес сервера вашего провайдера (должен быть в договоре);
5. кликаем «Применить и подключить», что сохранить все сделанные изменения.

PPTP (VPN)

При использовании VPN-соединения, следуем таким шагам:

1. в поле «Тип подключения» выбираем «PPTP»;
2. «Тип адреса» указываем «Динамический»;
3. вводим адрес сервера, а также данные для входа, предоставленные провайдером (их можно уточнить у службы технической поддержки);
4. ставим галочку рядом с опцией «Разрешить PPTP»;
5. сохраняем настройки и выходим.

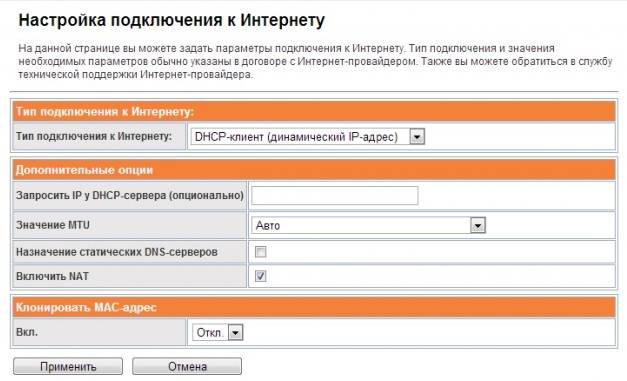

NAT при автоматическом получении IP адреса (DHCP)

Продолжаем настройку wifi роутера Upvel UR 313N4G.

Перейдем к отладке преобразования сетевых адресов:

1. заходим в веб-интерфейс маршрутизатора;
2. на панели слева открываем вкладку «Основные настройки» и затем «Интерфейс WAN»;



3. в поле «Тип подключения к Интернету» устанавливаем DHCP с динамическим IP-адресом;
4. если поставщик услуг использует проверку по MAC-адресу (можно уточнить у техподдержки), то необходимо установить его клонирование, переходим в соответствующий раздел и нажимаем «Включить»;
5. сохраняем изменения, нажав «Применить».

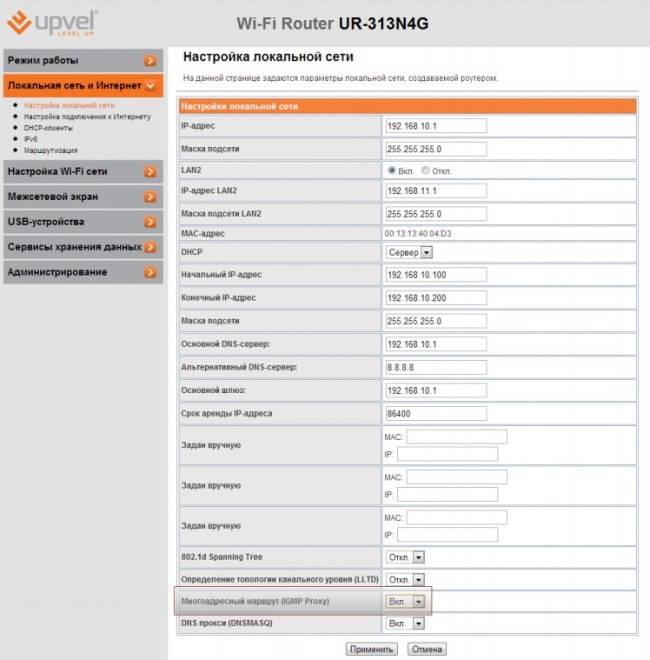

Настройка IPTV

Данная модель, как и другие из этого семейства, поддерживает подключение цифрового телевидения. Перед непосредственным использованием приставки необходимо произвести настройку IPTV в интерфейсе роутера.

Начнем:

1. используя сетевой кабель, подключаем ресивер к одному из доступных LAN-портов маршрутизатора;
2. переходим в раздел «Локальная сеть и Интернет» и выбираем ее настройки;
3. в «Многоадресный маршрут» активируем «Включить»;



4. если провайдер использует статический IP (проверяем в договоре или уточняем у техподдержки), то переходим в расширенную версию интерфейса и открываем раздел настройки локальной сети;
5. далее «Интернет» и «Маршрутизация»;
6. указываем статический тип и сохраняем изменения.

WIFI на роутере

Приступаем к настройке беспроводного соединения:

1. переходим в интерфейсе к «Настройкам Wi-Fi сети» и затем «Базовые настройки»;
2. в поле «Режим работы…» указываем значение «802.11b/g/n mixed mode»;
3. в графе установки пропускной способности канала выбираем значение «20»;
4. устанавливаем основной и дополнительный канал вручную или же нажимаем «Автовыбор»;

Внимание! При установке основного и дополнительного каналов беспроводной связи нужно исходить из их общей загруженности. Обратить внимание на то, какое количество устройств будет подключаться к ним одновременно и распределить их таким образом, чтобы избежать перегрузки. Определить показатель «занятости» сети можно либо опытным путем, либо используя специализированные утилиты.

5. в поле «SSID» придумываем и вводим имя для нового соединения (может состоять из латинских букв и цифр);



6. в поле «Защитный интервал» выбираем «Авто» или настраиваем его на свое усмотрение;
7. возле «20/40 coexistence» указываем «Отключить» («disable»).
8. сохраняем изменения.

Обратите внимание! Выбирая имя для нового подключения, лучше не начинать его с заглавной (большой) буквы. Некоторые модели устройств (смартфонов, планшетов) могут испытывать трудности в определении такой сети.

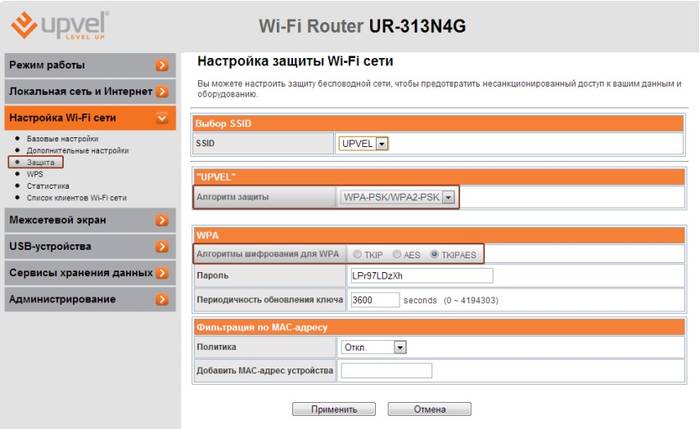

Подключение почти готово, но еще необходимо позаботиться о его безопасности:

• снова переходим в «Настройки Wi-Fi сети», но на этот раз выбираем «Защита»;
• защитный алгоритм указываем «WPA2-PSK», а шифрование – «TKIP/AES»;



• придумываем пароль (от 8 символов и выше);
• в «Политике доступа» кликаем «Отключить».

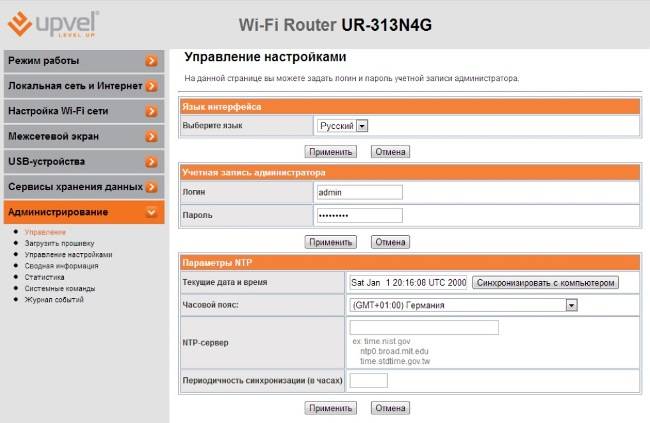

Смена заводского пароля

Во время первоначальной настройки маршрутизатора использовать стандартные данные для входа очень удобно, но после создания сетей и подключения Интернета настоятельно рекомендуем их изменить. Это поможет избежать несанкционированного доступа к вашему подключению.

Приступаем к этой процедуре:

• заходим в веб-интерфейс, используя заводские логин и пароль («admin» в обоих полях);



• переходим во вкладку «Администрирование» и отсюда в «Управление»;
• в пустой графе «Пароль» придумаем новый и вводим его (минимум 8 символов);
• указываем желаемое имя пользователя (латинскими буквами, начинаем его с прописной);
• нажимаем на кнопку «Применить» внизу страницы.

Видео: Как перепрошить роутер

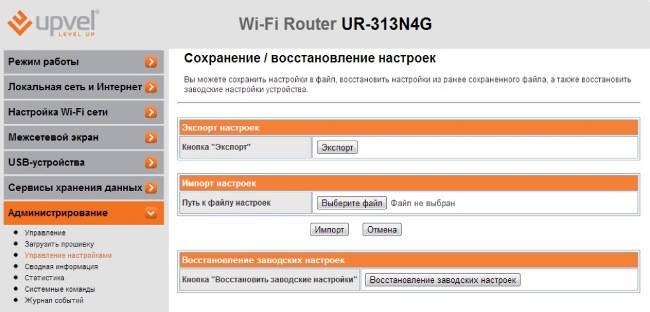

Сохранение/восстановление настроек

Напомним, что к данной модели роутера прилагается диск с софтом, позволяющий произвести автоматическую «настройку для чайников». Чтобы использовать его, достаточно запустить программную оболочку и следовать содержащимся в ней указаниям. Когда настройка (ручная или автоматическая) закончена, все изменения можно сохранить, чтобы в случае возникновения проблем не проходить весь процесс сначала.

Делаем резервную копию наших настроек:

1. заходим в интерфейс и открываем вкладку «Администрирование»;



2. переходим в «Управление настройками»;
3. нажимаем «Экспорт» и в появившемся окне указываем тип файла «.dat»;
4. выбираем папку, куда будут сохранены данные и подтверждаем.

После этого в указанной директории появится файл, из которого в случае необходимости можно восстановить все текущие настройки, примененные к маршрутизатору.

Чтобы загрузить их необходимо:

• в данном меню выбрать «Импорт настроек»
• указать путь хранения файла;
• подтвердить свой выбор.

Все изменения, сделанные на момент экспорта, будут восстановлены. Во вкладке «Администрирование» также можно найти специальный файл, содержащий в себе заводские настройки. Для их применения нужно скачать файл и импортировать его. Стоит помнить, что ПО постоянно обновляется. Его последнюю версию можно найти и скачать на официальном сайте.

Для обновления прошивки делаем следующее:

1. заходим на сайт «Upvel.ru»;
2. выбираем файл формата «tclinux.bin» и сохраняем на свой ПК;
3. в меню маршрутизатора нажимаем «Обзор» и указываем путь к файлу;
4. жмем «Обновить» и ожидаем конца процесса, о котором оповестит перезагрузившийся роутер;
5. снова входим в интерфейс, введя логин и пароль.

Внимание! Во время импорта настроек или обновления ПО не отключайте питание устройства.

Роутеры из этой линейки отличаются своим достаточно простым подключением. Они прекрасно подходят для новичков, никогда не сталкивавшихся с настройкой подобных устройств. Прилагающийся к маршрутизатору диск, а также специальные файлы настроек и обновления ПО, помогут быстро привести его в работоспособное состояние и установить связь с сетью, как в ручном, так и автоматическом режиме.
