Пошаговая настройка роутера D-LINK DIR 300

Для обеспечения связи по Wi-Fi- каналам наиболее популярным на сегодняшний день является роутер модели DIR-300 от компании D-LINK.

Благодаря своим преимуществам (приемлемой цене, простоте в использовании и настройке), этот маршрутизатор пользуется наибольшим спросом среди клиентов таких известных провайдеров, как «Дом ру», «Аист».

При желании или необходимости в объединении нескольких компьютеров в локальную сеть с выходом в Іnternet через Wi-Fi-канал это устройство сможет с наименьшими затратами решить эту проблему. В этой статье представлена пошаговая инструкция по настройке роутера D-LINK DIR-300-ТТК.

Пошаговая настройка роутера D LINK DIR 300

Подключение роутера

При покупке устройства необходимо убедиться в наличии самого роутера, кабеля для подключения к нему компьютера и блока питания:

при подключении роутер достают из коробки, устанавливают на место (при беспроводном соединении с компьютером), дистанция до которого от каждого компьютера будет с минимальным числом преград (бетонных стен);
при проводном подключении роутера к компьютеру один конец Ethеrnet-кабеля с разъёмом RJ45 подключают к сетевому адаптеру компьютера, а другой — к разъёму LAN на роутере;
интернет-шнур, в свою очередь, одним концом подсоединяется к WAN-порту, другим — к модему;
затем роутер и компьютер включаются;
на компьютере в Control Panel в разделе Network Connections находим нужное подключение, нажимаем на него мышью и выбираем «Properties»;
в высветившемся окне находим пункт, указанный на рисунке ниже и нажимаем «Свойства»;
далее необходимо пометить пункт об автоматическом получении ІР-адреса, адреса DNS-сервера и нажать ОК.

Авторизация

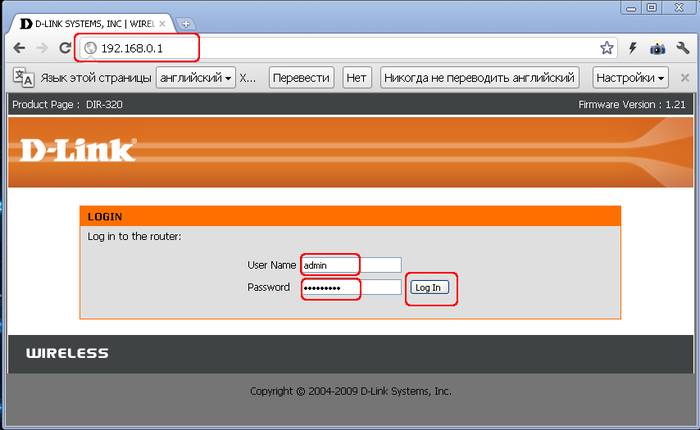

открывается браузер, находится адресная строка, в которой вводится следующий адрес для подключения к устройству;
в открывшемся окне поля ввода пользователя вводится слово admin, поле ввода пароля остаётся пустым;
далее нужно нажимать на кнопке Log In – откроется окно настройки и администрирования.

Прошивка

Согласно рекомендациям фирмы-производителя, настройку любого роутера следует начинать с обновления его прошивки. Скачиваются они с официального сайта изготовителя данного маршрутизатора.

Для этого необходимо:

•в адресную строку браузера прописать нижеприведенный адрес (для данного роутера – первый);

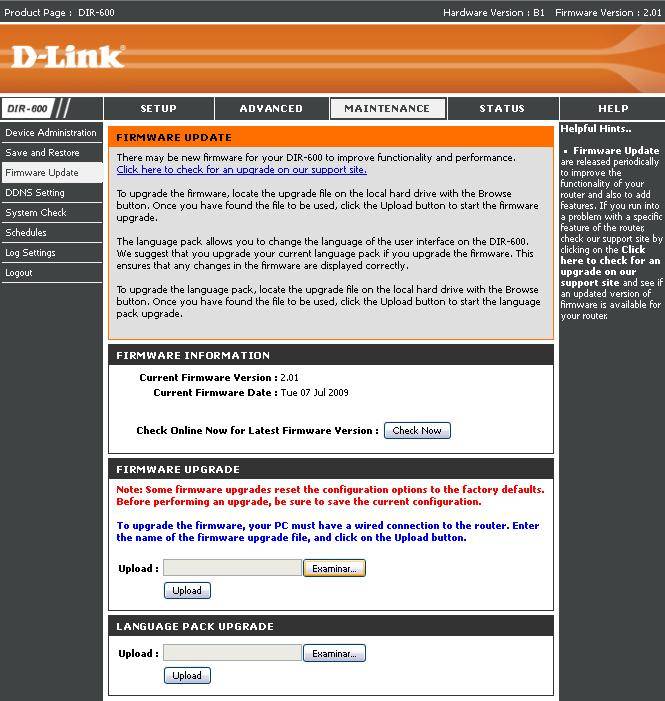

скачав файл обновления, в окне настроек роутера находим раздел Maintenance, в котором слева нажимается на Firmware Update;
в этом окне с помощью кнопки «Обзор» находится Update-файл и нажимается кнопка Upload;
по окончанию процесса обновления нужно сбросить все настройки роутера в разделе Maintenance нажатием на Save and Restore и на Restore Device.

Настройка интерфейсов WAN и LAN

Чтобы настроить беспроводную сеть, необходимо:

в разделе Setup нажать на кнопку запуска настройки беспроводного соединения;
открывается окно, в котором в разделе «Защита Wi-Fi» убирается «галочка» напротив надписи «Enabled» (эта технология поддерживается не всеми роутерами);
затем в разделе «Параметры беспроводной сети» ставится «галочка» напротив надписи Enable Wireless;
вводится наименование сети напротив надписи Wireless Network Name;
убирается «птичка» с надписью Enable Auto Channel Selection;
напротив надписи Wireless Channel проставляется цифра номер для канала;
пункт Transmission Rate остаётся прежним (см. фото ниже);
не должно быть «галочки» в пункте WMM Enable;
напротив пункта Enable Hidden Wireless «птичку» также не ставят, поскольку не каждый роутер способен подключиться к скрытой сети.

Теперь можно настроить беспроводное соединение.

Для этого:

тип режима шифровки выбирается Enable WРА/WРА2 Wireless Security;
затем в пунктах Cipher Type выбирается TKІР, в РSK/EАР-РSK, В Network Key – прописывается пароль, включающий в себя восемь цифр или букв;
сделав настройки, нажимаем на Save Settings.

PPPoE

Настраивать РРРоЕ можно при присвоении провайдером как статического, так и динамического адреса. РРРоЕ с динамическим адресом:

находится строчка Setup, нажимается с левой стороны Internet Setup и в высветившемся окне выбирается «Сделать ручную настройку Internet-Connection»;
в высветившемся на экран окне в разделе «Internet-connection type» выбирается Russia РРРоЕ (Dual Access);
при динамическом ІР-адресе указывается Dynamic РРРоЕ;
далее прописывается пользователь (поле User Name), пароль (Password) чтобы авторизоваться в сети;
в поле Retype Password ещё раз пишется пароль. Затем пишется название провайдера (строчка Service Name) и МАС-адрес устройства;
далее указывается «receive DNS» от IРS и в «Режиме соединения» ставится Always-on, чтобы сделать постоянное соединение (при безлимитном Internet).

PPPoE со статическим адресом:

находим строчку Setup, с левой стороны нажимается Internet Setup и в высветившемся на экране окне указывается «Сделать ручную настройку Internet-connection»;
в высветившемся окне находится «Internet-connection type» и выбирается Russia РРРоЕ (Dual Access);
указывается Static РРРоЕ;
далее вводится пользовательское имя (строчка User Name), пароль (Password), чтобы авторизоваться в сети;
в поле Retype Password ещё раз пишется пароль;
затем прописывается имя провайдера (пункт Service Name) и МАС-адрес устройства;
кнопка «Клонировать МАС-адрес нажимается в случае привязки в сети провайдера по МАС-адресу;
далее проставляется «receive DNS» от ІSP и в «Режиме установленного соединения» проставляется Always-on, чтобы соединение было постоянным (при безлимитном Internet).

Видео: Настройка D-Link

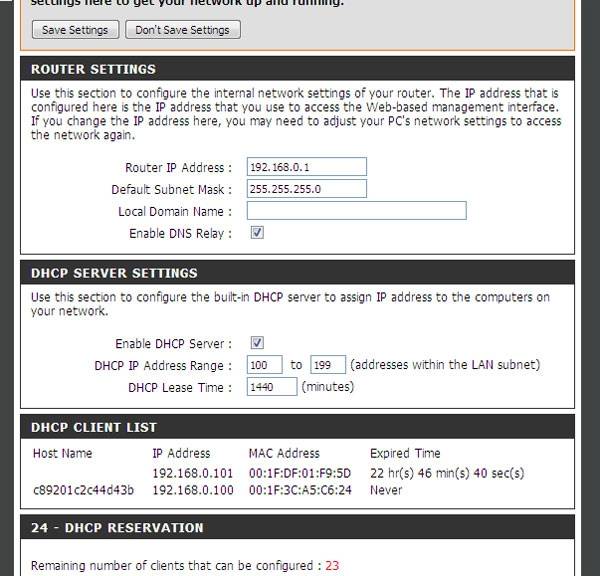

DHCP

во вкладке LAN Settings в разделе DHCP Server Setting при необходимости автоматической раздачи роутером IP-адресов всем подключённым компьютерам ставится галочка напротив пункта Enable DHCP Server;
при ручной настройке DHCP «галочка» снимается;
пункт «Диапазон предоставляемых ІР-адресов» можно оставить без изменений;
длительность действия предоставляемого ІР-адреса (DHCP Lease Time) также можно не изменять;
при желании просмотреть список устройств подключенных к роутеру, необходимо найти пункт DHCP Client List.

L2TP

находим вкладку Setup, нажимаем с левой стороны Internet Setup и в высветившемся на экране окне выбирается «Сделать ручную настройку Internet-Connection»;
в высветившемся окне в разделе «Internet-connection type» выбирается L2TP (User Name/Password);
при динамическом ІР-адресе указывается строчка Dynamic IP-адрес;
далее вводится пользовательское имя (строчка L2TP Account), пароль (L2TP Password), чтобы авторизоваться в сети;
в поле L2ТР Retype Password ещё раз пишется пароль;
затем указывается «получить DNS» от провайдера и в «Режиме установленного соединения» ставится Always-on, чтобы обеспечить постоянное соединение (при безлимитном Intеrnеt);
стандартный параметр MТU является 1460.

Статический L2TP

gри предоставлении динамического ІР-адреса указывается пункт Static IP-адрес;
далее заполняются поля ввода ІР-адреса, маски подсети, адреса шлюза, DNS – всё это можно найти в приложении к договору о подключении пользователя к Интернету;
также вводим имя пользователя (пункт L2TP Account), пароль (L2TP Password) для авторизации в сети провайдера;
в поле ввода L2TP Retype Password повторяется введенный пароль;
далее в «Режиме установки соединения» выбирается Always-on для постоянного соединения (если Интернет безлимитный). Стандартным параметром MTU является 1460.

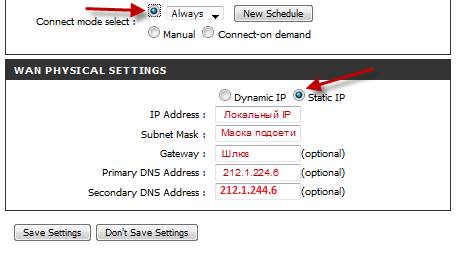

Статический IP

при предоставлении провайдером статического ІР-адреса находится раздел WАN Physical Setting и там выбирается Static IP;
далее прописывается IP-адрес (пункт IP-address), маска подсети (пункт Subnet Mask), адрес шлюза провайдера (пункт Gateway), а также предпочитаемый (Primary) и альтернативный (Secondary) DNS-адреса сервера провайдера;
для сохранения нажимаем кнопку Save Setting.

Динамический IP

при предоставлении провайдера динамического IP-адреса в разделе WAN Physical Setting указывается пункт Dynamic IP;
нажимается кнопка Save Setting.

Локальная сеть

для настройки DHCP в разделе Setup открывается вкладка LAN Setting;
в открывшемся окне прописывается ІР-адрес роутера (пункт ІР-Роутер Address), маска подсети, поле имени домена остаётся пустым, ставится «галочка» напротив записи Enable DNS Relay.

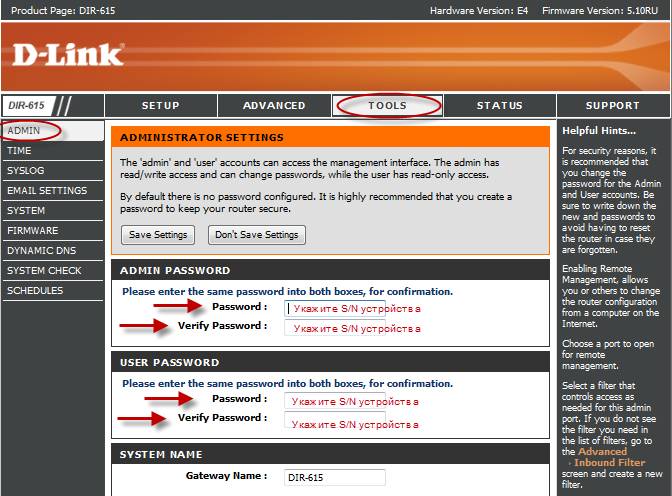

Смена пароля администратора

прописывается в браузере адрес роутера, в поле ввода Login водится слово «admin», поле для пароля остаётся пустым;
в открывшемся окне настроек находим Maintenance и слова – Управление устройством (Device Administration);
в поле ввода Password вводится новый пароль, который нужно повторить в поле ввода ниже. Для сохранения нужно нажать на кнопку Save Setting.

Сброс настроек роутера D LINK DIR 300

при невозможности зайти в окно настроек или подключения к беспроводной сети лучше все настройки сбросить и заново настроить маршрутизатор;
для этого на задней панели роутера есть маленькая утопленная в корпус кнопка с надписью Reset. Для её нажатия необходимо взять тоненький острый предмет (к примеру, зубочистку);
жмём на кнопку в течение 15 секунд, затем перезагружаемся. Кстати, быстрый ввод параметров маршрутизатора можно провести благодаря мастеру настройки.

IPTV

При желании пользоваться услугой IPTV (к примеру, от Билайн) необходимо сделать на роутере кое-какие настройки:

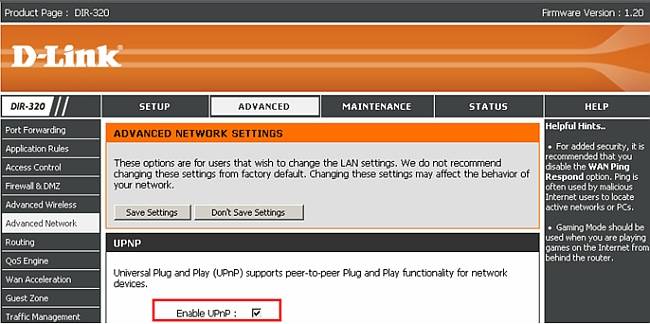

заходим в настройки роутера, находим вкладку Advanced и слева выбираем пункт Advanced Network;
в окне выставляются следующие параметры: — ставится «галочка» на пункт Enable Enhance Mode (IPTV будет работать по сетевому кабелю);
ставится «галочка» на пункт Wireless Enhance Mode (IPTV будет работать по сетевому соединению).

Используя данную инструкцию, можно настроить роутер под любой тип подключения. При отсутствии желания разбираться в параметрах, можно воспользоваться мастером настройки маршрутизатора.
