При обсуждении материнских плат часто используют такие термины как северный или южный мост. Подобная терминология часто сбивает с толку неопытных пользователей, они не могут разобраться, что такое северный и южный мост, где они находятся и за что отвечают. Кроме этого, пользователи часто путают северный мост с южным и не могут запомнить их расположение на материнской плате. Если вы также не уверены в данном вопросе, то предлагаем ознакомиться с нашей статьей.
Содержание
Что такое северный и южный мост
Мост – это чип, который распаян на материнской плате и является частью чипсета. Традиционно чипсет материнской платы состоит из двух чипов, которые называют северным и южным мостом.
Данные чипы называют мостами потому, что они выполняют связующую функцию между центральным процессором компьютера и остальными комплектующими. Что касается названий «северный» и «южный», то эти названия указывают на расположение данных чипов на материнской плате. По аналогии с полюсами на глобусе, северный мост находится ближе к верхней, а южный ближе к нижней части платы.
Нужно отметить, что на современных материнских платах два моста больше не используется. Вместо северного и южного мостов теперь используется исключительно южный мост, так как все функции северного моста были интегрированы в процессор.
Где находится северный и южный мост
Как уже было сказано, северный мост (на фото № 1) – это чип, который располагается в верхней части материнской платы, сразу под процессором. Такое расположение обусловлено тем, что северный мост подключается напрямую к центральному процессору компьютера. Обычно на северном мосту расположен массивный радиатор или даже радиатор с вентилятором, поскольку данный мост греется значительно сильнее южного.

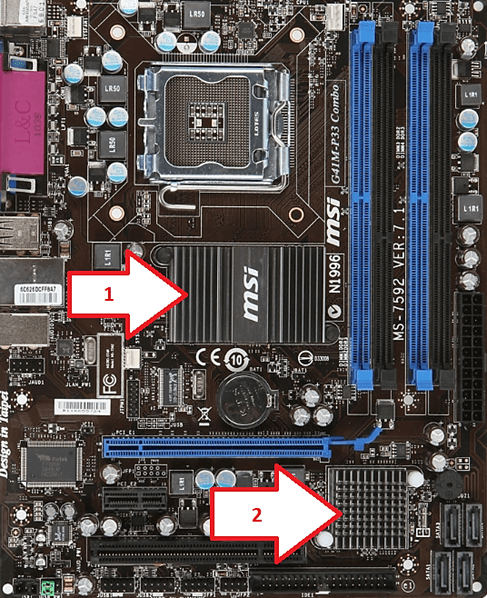

Северный (1) и южный мост (2) на материнской плате.
Южный мост (на фото № 2) – это чип в нижней части материнской платы. Обычно на нем расположен более мелкий радиатор, на некоторых материнских платах южный мост вообще не комплектуется радиатором. В современных материнских платах чипсет может состоять только из одного южного моста.
За что отвечает северный и южный мост
Для того чтобы понять, за что отвечает северный и южный мост достаточно взглянуть на блок схему типичного компьютера.
В верхней части блок схемы вы видите ЦПУ – это центральный процессор. Он с помощью шины подключен к северному мосту, который в свою очередь подключен к слоту графического адаптера (PCI Express или AGP), к шине памяти и к южному мосту. Таким образом, северный мост отвечает за связь центрального процессора с графическим адаптером, памятью и южным мостом. Также от северного моста зависят параметры работы системной шины, оперативной памяти и видео адаптера.

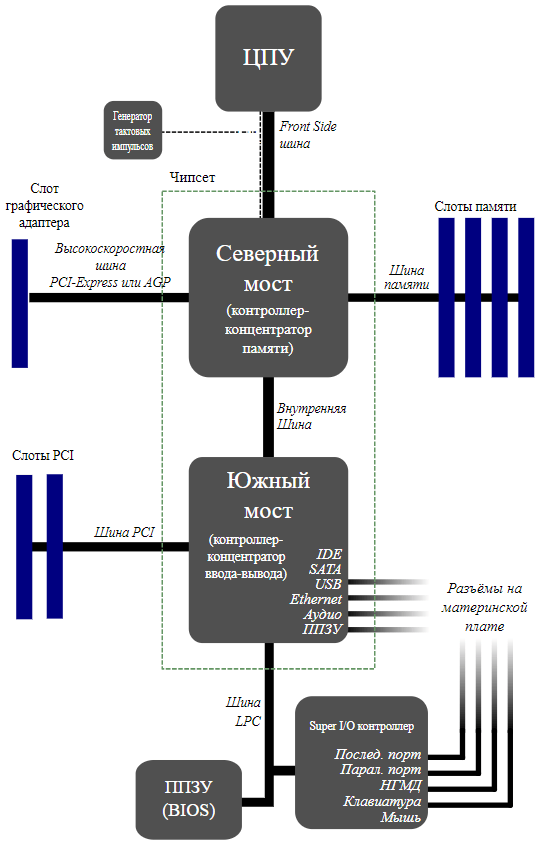

Блок схема типичного компьютера.
Южный мост отвечает взаимодействие с внешними устройствами и остальные функции материнской платы. Он включает в себя контроллеры PCI Express, PCI, SATA, PATA, RAID, USB, Ethernet, Firewire и т.д. Также южный мост отвечает за управление питанием, энергонезависимую память BIOS и прерывания. Взаимодействие южного моста с процессором происходит через северный мост.
Поскольку южный мост напрямую работает со внешними устройствами, которые подключаются к компьютеру, то вероятность его поломки значительно выше, чем вероятность поломки северного моста. Часто причиной преждевременной смерти южного моста становится короткое замыкание USB-разъема или подключение неисправного накопителя. Северная часть чипсета также может выйти из строя, но, для нее более характерной проблемой является перегрев.
Нужно отметить, что в случае поломка моста не обязательно выбрасывать всю материнскую плату. Во многих случаях проблему можно решить заменой чипа на новый или бывший в использовании с аналогичной платы. Но, такую процедуру обычно делают на только дорогих материнских платах, поскольку на бюджетных моделях это экономически не целесообразно.
