На сегодняшний день витая пара является самым надежным способом передачи информации. Благодаря большому количеству различных видов, возможно её применение в самых разных условиях – даже очень неблагоприятных. Многие разновидности оснащаются специальным экраном из толстой фольги.
Для некоторых IT-специалистов самым трудным этапом при прокладке проводной сети является не столько её настройка, сколько прессовка коннекторов. Данная операция не представляет собой ничего сложного.
Но, в то же время, требует определенных навыков работы с инструментом. Чтобы выполнить прессовку максимально быстро и качественно, необходимо помнить о большом количестве самых разных нюансов – все их обязательно соблюдать.
Виды витой пары

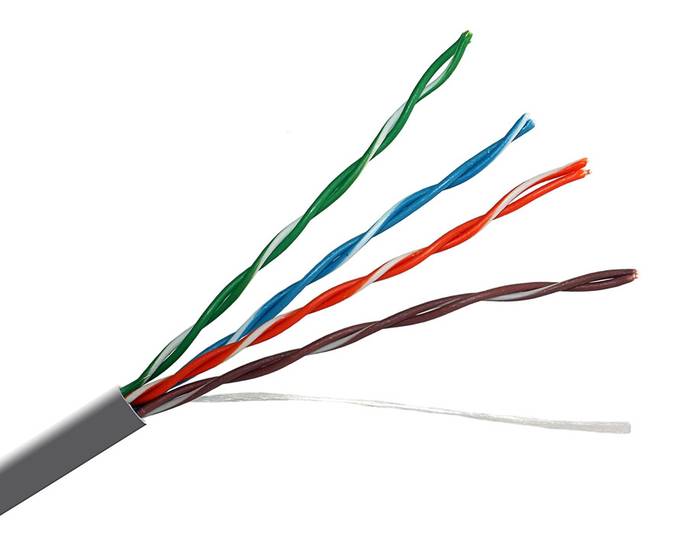

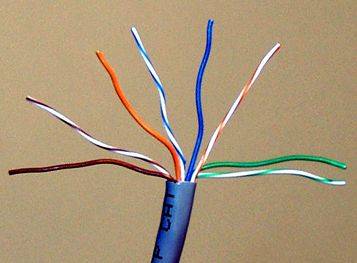

Витой парой сегодня называется вид кабеля, представляющий собой несколько проводников, попарно скрученных между собой. Кабель данного типа имеет двойную изоляцию.
Существует множество различных видов кабеля рассматриваемого типа.
Наиболее распространены следующие его модификации:
- неэкранированный, UTP (Unshielded twisted pair) – защитный экран полностью отсутствует;
- фольгированный, FTP (Foiled twisted pair) – присутствует специальный слой из металлической фольги, выступающий в качестве защиты от электромагнитных помех;
- экранированный, STP (Shielded twisted pair) – имеется два экрана, для каждой жилы в отдельности и общий;
- фольгированный, экранированный, S/FTP (Screened Foiled twisted pair) – присутствует экран, выполненный из медной оплетки, каждая жила также покрыта медной фольгой;
- не имеющий защиты, U/STP (Unshielded Screened twisted pair) – общий экран отсутствует, но каждая жила изолируется фольгой;
- защищенный экранированный, F/UTP (Screened Foiled Unshielded twisted pair) – имеется два защитных экрана (из обычной фольги и медной).
В зависимости от разновидности, каждый проводник может быть как многожильным, так и одножильным. Также рассматриваемый кабель делится не только по типу экранирования, но и по способу применения. Сегодня чаще всего можно встретить в продаже отдельные модификации (все они применяются для монтажа ЛВС):
- CAT-6 – скорость передачи данных составляет 10 Гбит/с на расстояние до 55 м;
- CAT-6a – скорость передачи данных до 10 Гбит/с на расстояние до 100 м;
- CAT-7a – скорость передачи данных до 40 Гбит/с на расстояние до 50 м, до 100 Гбит/с на расстоянии до 15 м.
Особенностью всех рассматриваемых разновидностей является значение волнового сопротивления – оно составляет 100 Ом (+/- 15).
Схемы подключения
Существует две схемы обжимки рассматриваемого кабеля:
- прямая – для соединения типа компьютер – роутер;
- перекрестная (иногда называется «обратная») – применяется для соединения двух сетевых карт различных ПК.
Также перекрестная схема подключения используется для подсоединения персонального компьютера к старым моделям коммутаторов.
При использовании прямой схемы допустимо применение двух вариантов расположения жил:

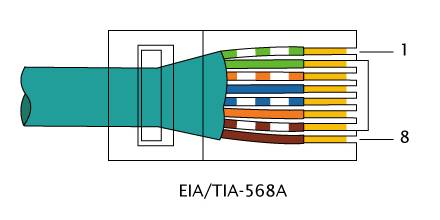

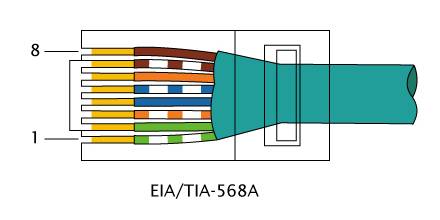

- TIA/EIA-568A;
- TIA/EIA-569B.
При использовании перекрестной схемы имеется также два варианта расположения жил по цветам.
Отличаются они не только названием стандарта, но также скоростью работы:

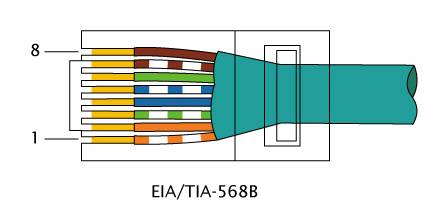

- EIA/TIA-568B с одной стороны и EIA/TIA568A – с другой стороны – применяется для создания сетей со скоростью работы до 100 Мбит/с;
- EIA/TIA-568B – используется при создании сетей со скоростью работы 1000 Мбит/с.
Первый вариант используется очень часто в случае, когда требуется витая пара с внутренним кроссированием, так называемый «crossover». Он зачастую применяется для небольших локальных сетей, состоящих из пары ПК, соединенных напрямую друг с другом.
Инструменты и материалы
Для осуществления такого простого процесса, как обжимка витой пары, необходимы специальные инструменты и материалы:

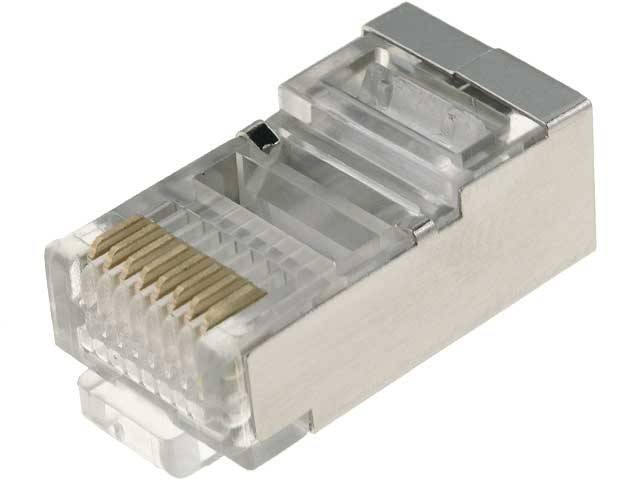

- 8-ми контактный коннектор стандарта RJ-45;

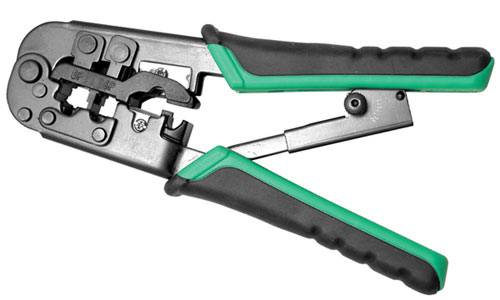

- специальные клещи для зачистки и прессовки.
Для удобства работы потребуется специальный монтажный нож – его можно приобрести в любом строительном магазине. При его отсутствии вполне допустимо использование обычного, канцелярского.
Данный предмет потребуется для того чтобы разделать общую изоляцию. Это необходимо для получения доступа к отдельным жилам. Выполнять разделку необходимо максимально осторожно, избегать перегиба проводников.
Случается, что специальные клещи по какой-либо причине могут отсутствовать. Это не является большой проблемой, обжимку можно выполнить при помощи обычного ножа, либо шлицевой отвертки или предмета, имеющего подобную форму.
Видео: Прямой и перекрестный обжим
Процесс обжима витой пары 4 жилы

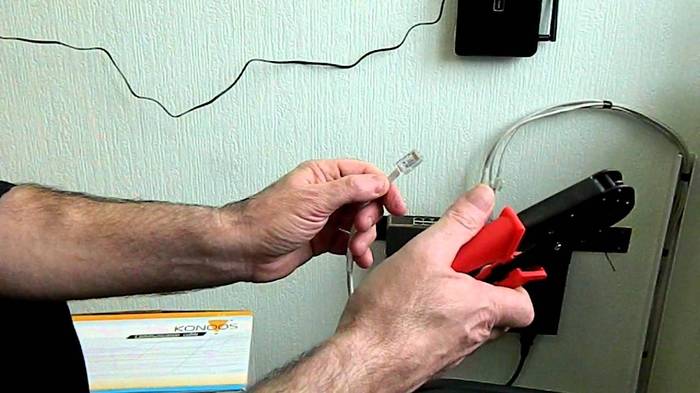

Если в наличии имеются специальные клещи для обжимки витой пары, процесс прессовки становится незатруднителен. Состоит данная операция из нескольких этапов. Несмотря на простоту, необходимо выполнять их максимально аккуратно. Это позволит избежать впоследствии всевозможных проблем в процесс настройки.
Процесс обжима кабеля включает в себя следующие шаги:
- при помощи специального монтажного ножа разделывается внешний слой изоляции, все отдельные проводки необходимо развести в стороны;
- следует точно подобрать длину отдельных проводков – все они должны быть одинаковы, обрезка осуществляется при помощи специальной режущей кромки на клещах;

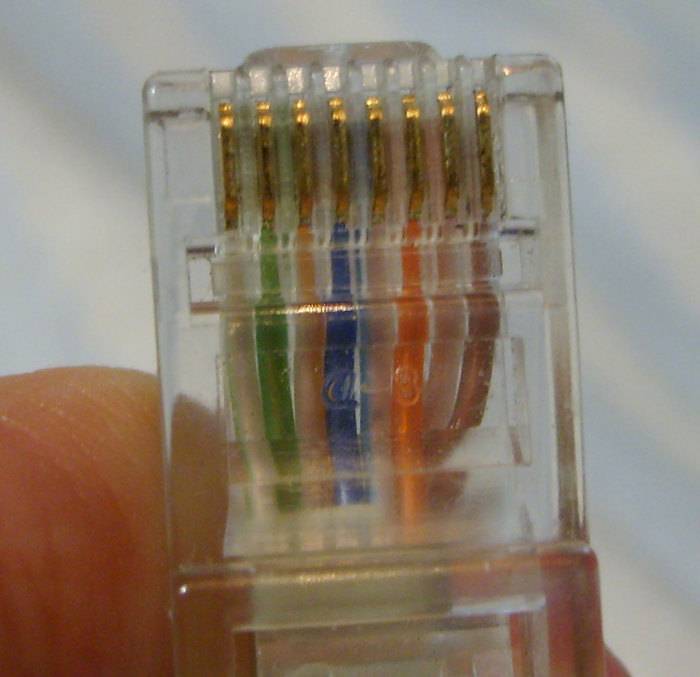

- после того, как необходимая длина выбрана, важно аккуратно расположить все проводки в требуемом порядке;
- пальцами аккуратно следует вставить в соответствующие пазы каждый провод;
- при помощи специального разъёма на клещах для обжима необходимо запрессовать витую пару внутрь специального пластикового наконечника (типа RG-45).
При выполнении этой простой, но имеющей свои особенности работы, необходимо помнить о следующих нюансах процесса:
- зачищать концы жил нет необходимости, контакты пробьют изоляцию самостоятельно, при достаточно сильном нажатии на рукояти клещей;
- необходимо соблюдать целостность оболочки изоляции, её нарушение приводит к помехам и иным проблемам в сети;
- при срезании верхнего слоя изоляции следует оставлять достаточное её количество для того, чтобы она вошла внутрь пластикового наконечника и была защелкнута специальным прижимным выступом.
Последний пункт очень важен. Особенно если провод постоянно перемещается по комнате вместе с ноутбуком. Жесткая фиксация витой пары позволяет свести к минимуму вероятность перелома отдельных жил у основания коннектора. Таким образом, можно избежать повторного процесса обжима кабеля.
Обжим RG-45 отверткой или как обжать без инструмента
Качественный инструмент для обжимки коннектора RG-45 стоит довольно дорого. Поэтому приобретать его для одного или двух раз использования нет смысла. Но, в то же время, выполнить обжимку все же необходимо. Выходом из этого положения становится обычная шлицевая отвертка с тонкой, но очень прочной рабочей частью. Помимо отвертки также потребуется канцелярский, либо любой другой острый нож.
Процесс обжимки коннектора при помощи отвертки включает в себя следующие основные этапы:
- зачистку витой пары от изоляции на достаточную длину;
- разборку её по цветам, выбор необходимого порядка;
- при помощи пинцета или же просто пальцами распределяются отдельные проводки по желобам;
- расположив коннектор на твердой поверхности контактами вверх, следует вдавить их с максимальной силой (каждый в отдельности), соблюдая при этом осторожность.
Когда все контакты хорошо прожаты, следует аккуратно вдавить в паз, расположенный на другом конце коннектора, отвертку. Таким образом, будет зафиксирована внешняя изоляция и все отдельные пары проводов. Очень важно осуществлять обжим крайне осторожно. Велика вероятность просто не рассчитать силы и сломать тонкий пластик коннектора. Во избежание порчи материала необходимо выполнять операцию очень аккуратно. Обжим коннектора RG-45 – процесс далеко не самый простой.
Несмотря на это, многие даже не очень опытные пользователи в состоянии осуществить его самостоятельно. Причем наличие специального инструмента совершенно не обязательно, можно воспользоваться подручными средствами (отверткой и очень острым ножом).
Стоимость расходных материалов (коннектора, а также кабеля) невысока. Тем не менее, необходимо соблюдать осторожность – так как неправильное расположение отдельных проводков не позволит правильно настроить локальную сеть, она попросту не будет работать. Также не следует подвергать материал чрезмерным механическим нагрузкам – при недостаточно бережном обращении можно запросто его повредить.
Соблюдая все правила и выполняя каждое действие максимально скрупулёзно, можно сэкономить большое количество времени. Правильно обжатый провод позволит затратить минимальное количество времени на корректную настройку ЛВС.
