К сожалению, скачки напряжения в наших сетях – дело обыденное. Сотни электрических приборов работают в многоквартирных домах, и каждый такой перепад может стать последним для одного из них.
Чаще всего проблема возникает с компьютерной техникой. Даже если ничего не сгорит, от незапланированного выключения или перезагрузки ПК может пострадать текущая многочасовая работа. Для защиты от перенапряжения и помех на высоких частотах существуют специальные устройства – сетевые фильтры.
Что это такое
Зачастую пользователи путают фильтры, принимая их за самые обычные удлинители, поскольку по внешнему виду они практически не имеют отличий. В тоже время по назначению они похожи на источники бесперебойного питания (ИБП).
Они различаются тем, что фильтр защищает от помех в сети и скачков напряжения, но не сможет поддерживать работу энергозависимой техники при отключении электричества. Тогда как ИБП может обеспечить вашему компьютеру автономное питание без сети.
Сетевой фильтр предназначен для решения следующих задач:
- контроль и стабилизация за импульсами (скачками) напряжения (может вызвать перезагрузку компьютера без сохранения данных или вздутие конденсаторов);
- сглаживание высокочастотных помех, возникающих в электросети, при большом количестве одновременного подключения мощной аппаратуры (обычно сопровождается морганием света).
Скачки и помехи происходят постоянно, но они не всегда чувствуются на оборудовании. При этом один из импульсов может оказаться слишком сильным, что может привести к поломке.
Кроме того, если использовать обычный удлинитель, то при превышении нагрузки на электросеть может перегреться и оплавиться розетка, тогда как при использовании стабилизатора напряжения этого и многих других проблем можно избежать.
Обзор моделей
Для того чтобы было проще подобрать защиту от перенапряжения, рассмотрим несколько моделей.
Чем руководствоваться и какой выбрать сетевой фильтр для компьютера:
- существует модель фирмы APC. Достаточно удобна для офисного использования, например, SurgeArrest Essential. Устройство оборудовано пятью розетками и относится к среднему уровню, как по ценовой категории, так и по основным характеристикам. Аппарат может обеспечить качественную защиту для телефона, факса или adsl модема. Длина кабеля – 1,8 метра, а значит отлично подойдет для не очень крупных офисов;
- для помещений большой площадью можно использовать Pilot Pro. Он имеет пять евро розеток и одну стандартную – без заземления, а также очень длинный кабель, до семи метров. Такие стабилизаторы напряжения имеют два предохранительных блока (термоплавкий и биметаллический), они способны поглотить импульс амплитудой в 400 джоулей. Аппарат отличается большим размером, но на качестве работы это никак не сказывается;

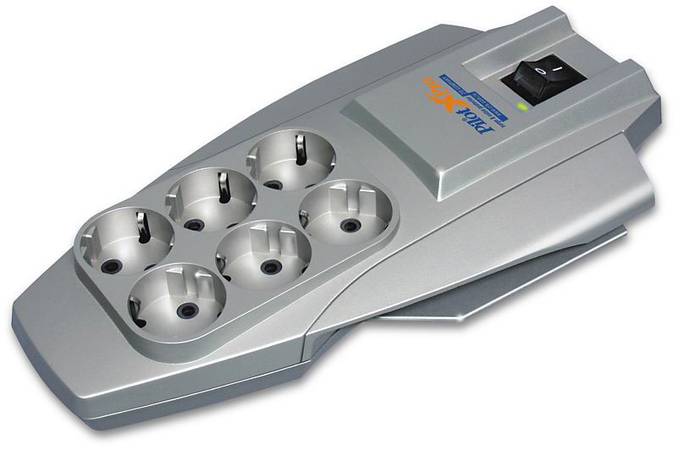

- Существует также более устойчивая к нагрузкам модель, называется Pilot X-Pro. Если у вас на предприятии частые нагрузки и мощные скачки в электросети, то этот фильтр отлично подойдет для защиты оборудования, он способен поглотить до 650 джоулей, превратив их в тепловую энергию;

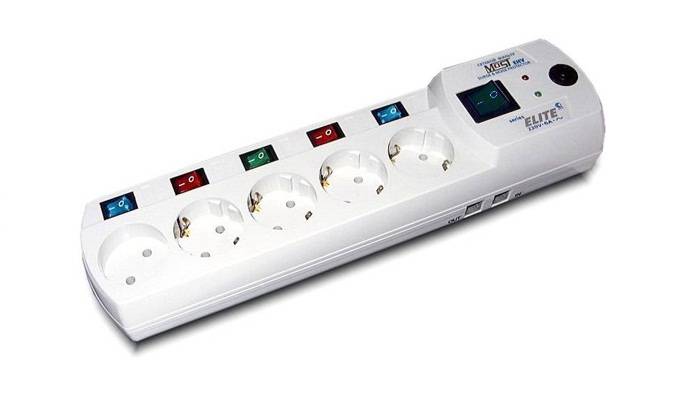

- Что касается домашних вариантов, то они также отличаются по критериям поглощения и стабилизации. Как правило, домашние энергосети менее импульсивные, и амплитуда скачков намного меньше. Поэтому и фильтры стоят намного дешевле. Зачастую выбирают модель Most ERG для дома, благодаря небольшим размерам и возможности стандартной полупроводниковой защиты.
Принцип работы

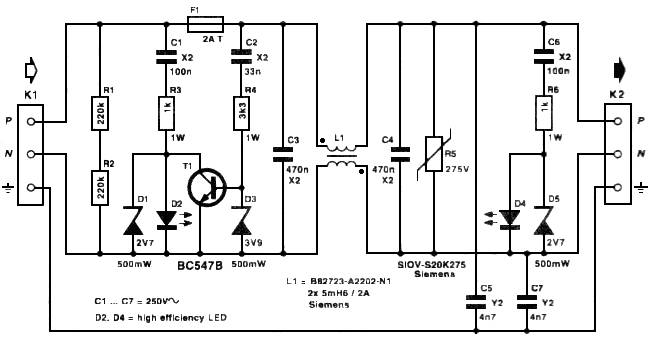

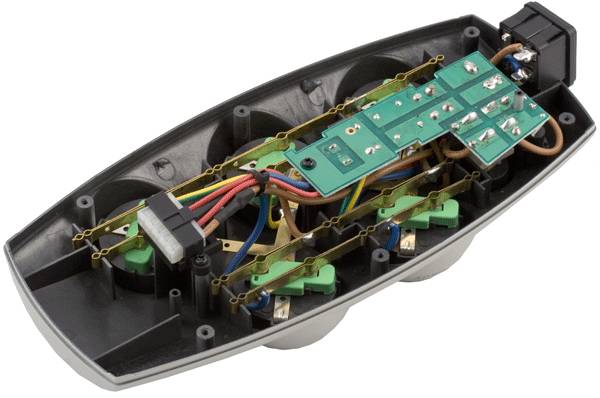

В каждый фильтр встроена специальная компенсирующая схема. Такая технология призвана сглаживать скачки электроэнергии. Каждая схема может отличаться от другой, а также обладать различными характеристиками и уровнем защиты, в них-то и кроется основное различие.
Назначение сетевого фильтра – это пропуск через себя переменного тока, при этом сглаживание импульсов напряжения и всевозможных помех. Как выглядят и что такое импульсные скачки в энергосети, мог видеть каждый.
Из-за высокой общей мощности и большого количества потребителей включение каждого боулера, плиты, кондиционера вызывает посадку напряжения. Кроме того, они могут создавать постоянные помехи.

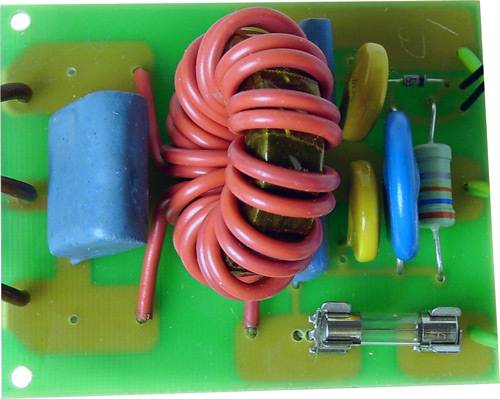

Фильтрующим элементом оборудования являются два нейтрализатора:
- варисторный – подавляет импульсные помехи;
- LC фильтр – выполняет функцию подавления высокочастотных помех.
Схема представляет собой полупроводниковый прибор – варистор, который в случае появления короткого импульса на высоком напряжении понижает сопротивление. В этот момент происходит преобразование: варистор энергию скачка генерирует в тепло, защищая подключенные приборы.
Параметры фильтра
Моделей фильтров невероятно много. В зависимости от функциональности и дополнительных опций они могут продаваться по цене пилотов, а могут быть и дороже источников бесперебойного питания.
Рассмотрим основные отличия, чтобы выбрать лучший:
- количество подключаемого оборудования. Число розеток далеко не главный параметр, поскольку следует учитывать критерий максимальной мощности, которую выдержит устройство (измеряется в кВт);
- фильтрация дополнительных линий: телефонных, сетевых, телевизионных;
- максимальный свободно компенсирующийся импульс (измеряется в кДж). Чем больше параметр, тем больший скачек напряжения сгладится и не дойдет до защищаемого аппарата;
- длина провода. От нее не зависит функциональность и работоспособность компенсатора, но важно учитывать заранее, какая длина кабеля нужна для подключения устройств;
- терморазмыкатель – защита от перегрева, очень полезна при постоянном компенсировании скачков в тепловую энергию;
- мощность. Если должна быть возможность подключения множества аппаратуры одновременно, необходимо выбрать компенсатор с номинальным током нагрузки не менее 10А.
- ток помехи импульса или максимально возможный ток. При средней нагрузке должен быть в пределах 3,5-10 кА.
Виды стабилизаторов можно разделить по уровню защиты и принципу работы:
- базовые – самый простой вид фильтров напряжения, подойдут для маломощных домашних приборов;
- продвинутые (средние) – наиболее популярный вид, обладают некоторыми дополнительными функциями и иногда парой портов защиты сетей;
- профессиональные – дорогие фильтры с максимальной защитой.
Разница между ними – в цене: чем выше уровень, тем сложнее и дороже компенсирующая плата. Приборы среднего уровня могут поглотить до 960 джоулей, а профессионального – не меньше 2500.
Однако стоит учитывать, что эффективность защиты сильно зависит от заземляющей способности розеток. Например, в старых домах, где в электросети нет заземления или оно плохое, стабилизация импульсов падает в десятки раз, а иногда и вовсе становится бесполезной. То есть, определенную защиту они смогут обеспечить, но необходимость покупки профессионального компенсатора отпадает.
Особенности выбора
Выбор модели аппарата зависит, прежде всего, от покупателя, а также где оно будет использоваться, для каких целей и приборов.
Если вы выбираете себе компенсатор скачков напряжения для дома, то завышенные характеристики не нужны.
В домашних электросетях не бывает огромных скачков напряжения и высокотехнологических помех. Поэтому достаточно взять оборудование среднего типа: не слишком дорогое, но и не самое маленькое и дешевое.
Перед тем, как купить сетевой фильтр, нужно рассчитать:
- число нужных розеток и необходимую мощность, исходя из количества подключаемых устройств;
- длину кабеля;
- пожелания к фильтрации дополнительных портов (телефон, сеть).
Выбирая стабилизатор напряжения для офиса или нескольких мощных аппаратур (например, широкоформатный телевизор и игровой компьютер), нужно учитывать производственные требования, такие как:
- количество оборудования;
- вероятность помех и их мощность;
- амплитуду скачков напряжения.
На компенсаторе напряжения для офиса экономить не рекомендуется. Прочтите обзор и выберите наиболее подходящую модель, поскольку один сбой может стать причиной остановки производства в связи с выходом из строя целой системы или отсутствием доступа к серверной машине.
Видео: Выбираем сетевой фильтр
От чего зависит цена
На фильтрующее устройство, которое защищает ваш компьютер от сбоев и перезагрузок, а информацию – от потерь, цена зависит от многих факторов.
№ п/п
Наименование фактора
Диапазон характеристик
Дополнительные функции
Длина кабеля
0,5 – 10м
Может использоваться дополнительная оплетка или изоляция
Бренд производителя
От известности фирмы и страны изготовителя
Мощность
До нескольких тысяч Дж
Количество розеток
2–10 шт
Евростандарт, наличие заземления
Порты подключения
Телефона, модема, сети, телевидения, факса
Иногда встречаются USB порты
Наличие фильтрующего элемента
термоплавкий и биметаллический
Может использоваться несколько элементов одного типа или разнотипных
Дополнительные защиты/блокировки
Защита от перегрева, пыли, случайного выключения
Блокировка работы нескольких устройств сверх мощности фильтра
Диапазон выдерживаемых импульсов
3,5–10 кА
Или 3500–10000 А
Максимальный ток нагрузки
не менее 10А
Прочитав статью, каждый сам сможет решить, нужен ли ему фильтр. Следует учесть, что немного сэкономив и купив вместо него обычный удлинитель, можно потерять более дорогое оборудование.
Представить стабильную работу компьютера без сетевого фильтра невозможно. Он может защитить вашу домашнюю аппаратуру и бытовую технику, а также спасти вас от потери данных.
