Жилы кабеля данных изготавливаются из очень тонких проволок металла. Именно поэтому их легко переломить при неаккуратном обращении, случайно. В таких ситуациях, скорее всего, потребуется обжать его заново.
Данный процесс не сложен, но имеет свои хитрости и нюансы. Также для его осуществления понадобятся специальные клещи, но их наличие необязательно – можно осуществить процесс при помощи обычной шлицевой отвертки и канцелярского ножа.
Прежде, чем приступить к обжимке кабеля, необходимо обязательно подготовить все необходимое. А также убедиться в том, что приобретены именно те коннекторы, которые требуются в конкретном случае. Коннекторы бывают самых разных типов, для подключения компьютера к сети обычно требуется тип RJ-45.
Разновидности кабеля
Существует множество различных видов кабеля, используемых для создания сети между различными компьютерами, а также сетевым оборудованием.
Наиболее распространены на сегодняшний день три типа кабелей связи:
- Coaxial (коаксиальный);
- Optic Fiber (оптоволоконный);
- Twisted Pair (витая пара).

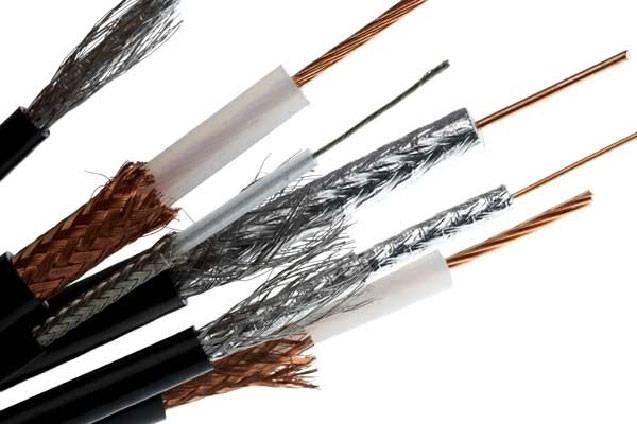

Коаксиальный (coaxial) первый начал использоваться для построения локальных сетей различного рода.
Такого рода интернет-кабель обжать в домашних условиях довольно просто, для этого не требуется даже специализированного инструмента – достаточно обычного канцелярского ножа и отвертки. На этом преимущества заканчиваются.

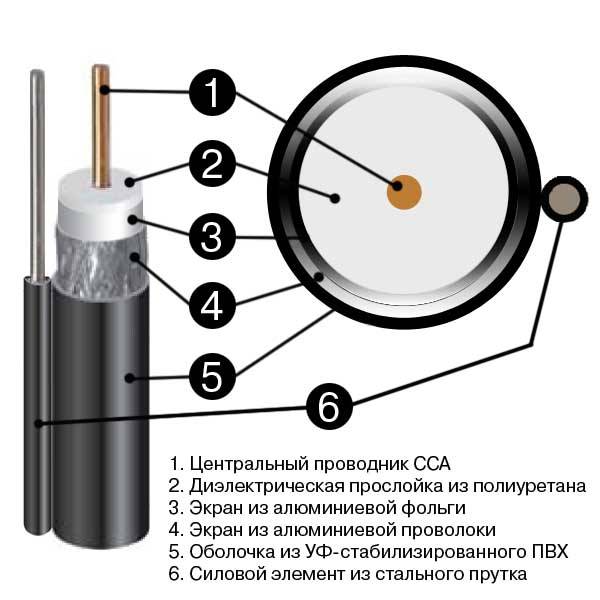

Данный провод состоит из трех основных частей:
- центрального проводника;
- изоляцию (оплетается медью или алюминием);
- внешней изоляции.
Скорость передачи данных при помощи этого кабеля составляет всего 10 Мбит. Он чрезвычайно сильно подвержен различного рода электромагнитным наводкам, ремонт повреждений провода этого вида очень сложен и проблематичен. На сегодняшний день практически нигде не используется.

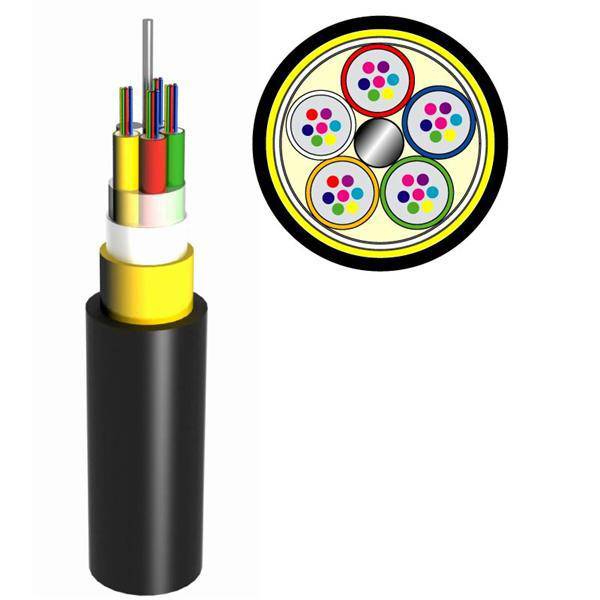

Оптоволоконный (Optic Fiber) является самым современным способом для передачи данных на сегодняшний день.
Оно состоит из следующих составных частей:
- световодов;
- изоляции;
- дополнительных проводов связи (некоторые модификации).
Оптоволокно не подвержено никаким видам помех, скорость передачи данных с его помощью составляет 2 Гбит. Расстояние между отдельными узлами, которые соединяет данный вид провода, может достигать 100 км. Имеется лишь один недостаток – довольно высокая стоимость.

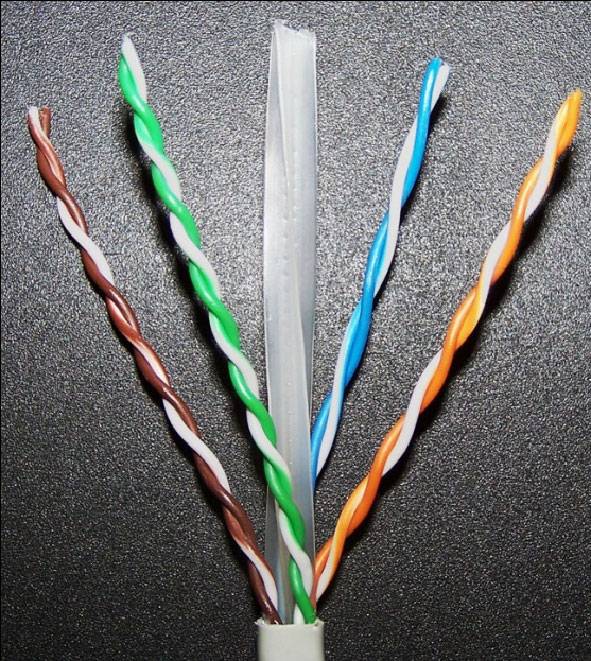

Twisted Pair (витая пара) — чаще всего, используется, как для построения локальных сетей, так и для подсоединения к интернету.
Состоит она из следующих составных частей:
- 8 медных проводов;
- ПВХ изоляции.
Может обеспечивать относительно высокую скорость передачи данных – от 10 Мбит/с до 1 Гбит/с.
Витая пара может быть:
- экранированной;
- неэкранированной.
Витая пара мало подвержена различного рода помехам, она легко ремонтируется. Правильно обжать провод для интернета такого типа довольно просто, но требуется специальный инструмент — обжимка .
Видео: Монтаж витой пары
Схемы монтажа
Схема монтажа витой пары – это порядок жил по цветам. Ещё одно название – распиновка.
Наиболее часто на сегодняшний день используют следующие типы распиновки:
- Straight-through – прямая;
- CrossOver – перекрестная.
Контакты нумеруются слева на право, когда медные проводники находятся сверху, а сам коннектор повернут к передней частью к пользователю.
Каждый тип монтажной схемы имеет свое собственное предназначение. Схема первого типа STRAIGHT-THROUGHT (маркируемая также как T568) предназначена для соединения конечного оборудования (персонального ПК, принтера) с каким-либо коммутационным оборудованием (маршрутизатором, хабом).
Перекрестная схема (CrossOver) применяется в случае, когда имеется необходимость соединить два экземпляра сетевого оборудования – маршрутизатора, компьютера.

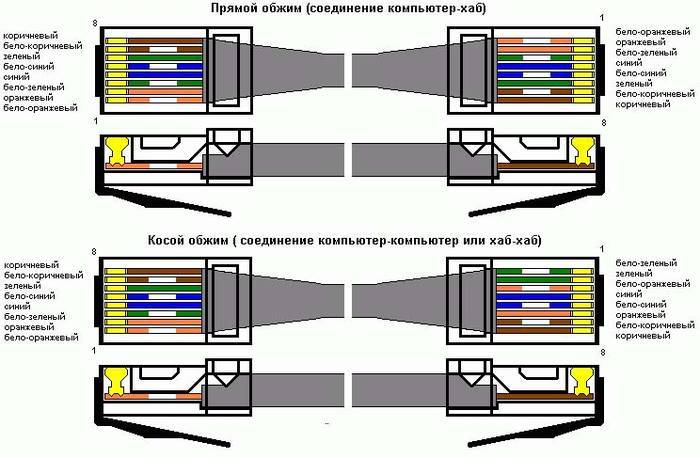

Прямая Straight-through

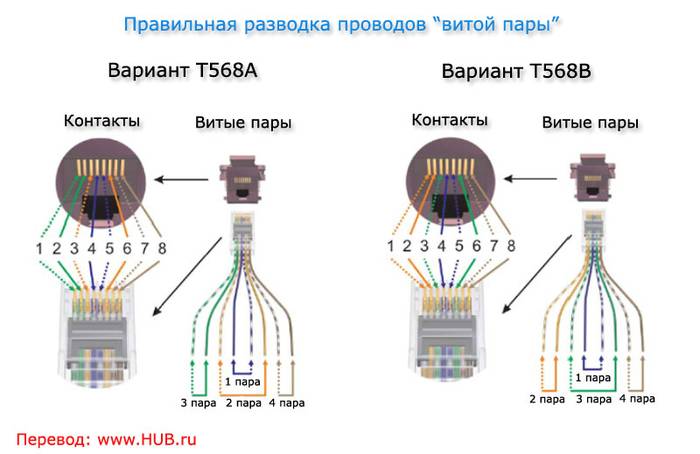

Прямая монтажная схема под названием Straight-through может быть реализована двумя способами – имеется два стандарта:
- EIA-TIA 568 A;
- EIA-TIA 568 B.
Общепринятым является первый вариант, но случаются ситуации, в которых можно реализовать только второй.
Цветовой порядок при использовании 568 A:
№2
№2
№
Цвет
№
Цвет
1
бело-зеленый
1
бело-зеленый
2
зеленый
2
зеленый
3
желто-белый
3
желто-белый
4
синий
4
синий
5
бело-синий
5
бело-синий
6
желтый
6
желтый
7
бело-коричневый
7
бело-коричневый
8
коричневый
8
коричневый
Цветовой порядок при использовании 568 B:
№1
№2
№
Цвет
№
Цвет
1
бело-желтый
1
бело-желтый
2
желтый
2
желтый
3
бело-зеленый
3
бело-зеленый
4
синий
4
синий
5
бело-синий
5
бело-синий
6
зеленый
6
зеленый
7
бело-коричневый
7
бело-коричневый
8
коричневый
8
коричневы
Перекрестная Cross-Over
Схема Cross-Over (перекрестная) более сложна в плане маркировки цветов – их порядок несколько запутан.
Имеется также два стандарта, они различаются в зависимости от пропускной способности сети:
- стандарт T568 B – для сети 100 Мегабит/с (100 base-TXcrossover);
- стандарт T568 B – для сети 1 Гбит/с (1000 base-T/T4).
Стандарт для 100-мегабитной сети имеет следующий порядок цветов:
№1
№2
Номер
Цвет
Номер
Цвет
1
бело-желтый
1
бело-зеленый
2
желтый
2
зеленый
3
бело-зеленый
3
бело-желтый
4
синий
4
синий
5
бело-синий
5
бело-синий
6
зеленый
6
желтый
7
бело-коричневый
7
бело-коричневый
8
коричневый
8
коричневый
Стандарт второго типа – для сети со скоростью передачи данный 1 Гбит/с – требует осуществлять распиновку провода следующим образом:
№1
№2
Номер
Цвет
Номер
Цвет
1
бело-желтый
1
бело-зеленый
2
желтый
2
зеленый
3
бело-зеленый
3
бело-желтый
4
синий
4
бело-коричневый
5
бело-синий
5
коричневый
6
зеленый
6
желтый
7
бело-коричневый
7
синий
8
коричневый
8
бело-синий
На сегодняшний день практически все сетевые устройства способны распознавать способ соединения самостоятельно (имеют функцию под названием Auto-MDIX). Но существует довольно большое количество до сих пор эксплуатируемого оборудования, которое этого делать не умеет.
Как обжать кабель интернет своими руками
Осуществить распиновку провода связи своими руками довольно просто. Для этого потребуется всего несколько предметов, найти и приобрести их можно в ближайшем компьютерном магазине. Также необходимо знать параметры своего сетевого оборудования, которое необходимо соединить. Так как тип обжима (прямой или перекрестный) выбирается в зависимости от того, поддерживается ли Auto-MDIX.
Инструменты и принадлежности
Для выполнения обжима витой пары из восьми жил вручную необходимо наличие следующих инструментов:
- специальных клещей ;
- шлицевой отвертки;
- кусачек;
- канцелярского или монтажного ножа.
Также помимо самого инструмента желательно запастись несколькими коннекторами, на случай, если первая попытка будет неудачной.
Порядок выполнение работы
Сам процесс не представляет собой ничего сложного, важно лишь соблюдать порядок действий:
- верхний слой изоляции разрезается вдоль приблизительно на длину 3 см – при помощи канцелярского или монтажного ножа. Важно не повредить отдельные проводки – это может привести к возникновению проблем со связью;
- после этого необходимо каждый из 8-ми проводов аккуратно отвести в сторону;
- все жилы разбираются по порядку так, как они должны быть обжаты в коннекторе;

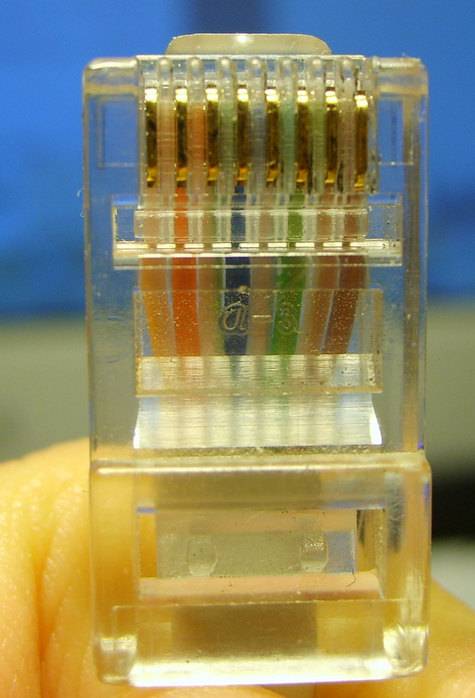

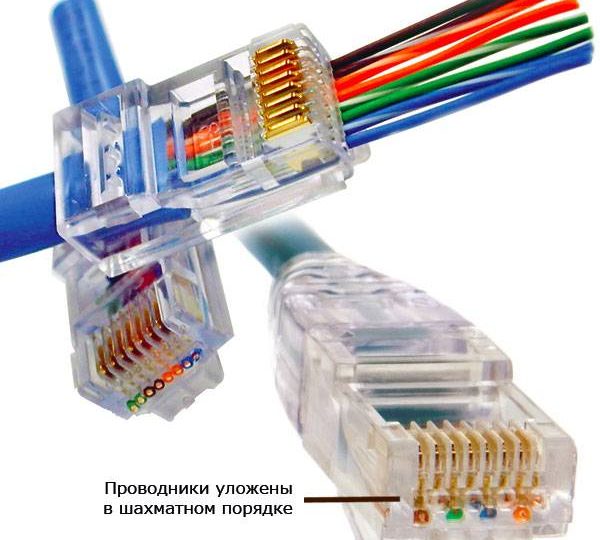

- коннектор имеет специальные желобки, в них и следует вставлять каждую жилу по порядку.

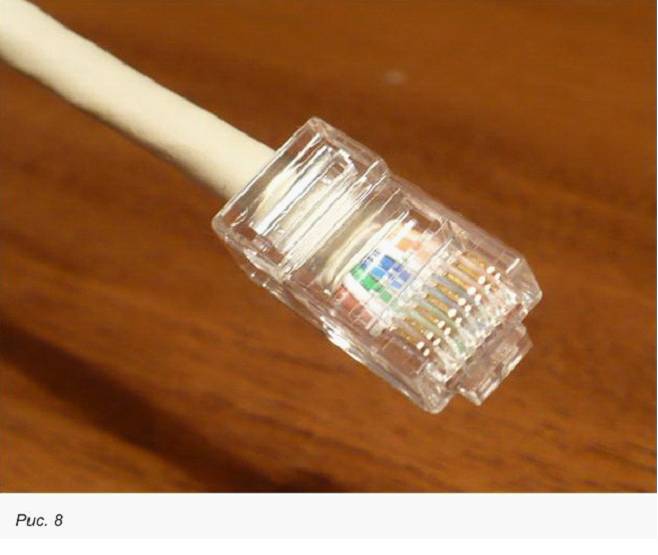

Когда все выше перечисленные операции завершены, необходимо выполнить опрессовку. Сделать это можно как при помощи специальных клещей, так и при помощи обычной шлицевой отвертки.
Проверка кабеля

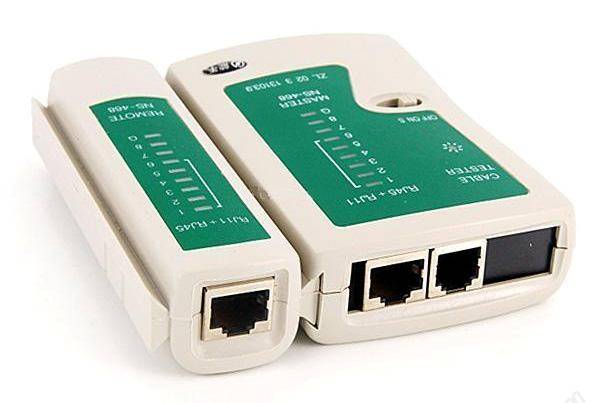

Осуществить проверку обжатой витой пары довольно просто при помощи мультиметра, установленного в режим прозвонки. Необходимо контактными щупами соединять жилы по цветам – все они должны хорошо прозваниваться. Если звукового сигнала не слышно, следует дожать контакты коннектора – они неплотно прижаты к медными проводниками.
Также проверку связи можно осуществить при помощи специального прибора. Он проверяет силу передаваемого сигнала – соответственно, данное устройство позволит легко обнаружить некачественную распиновку.
Несколько советов
При работе с витой парой необходимо соблюдать некоторые правила, они дадут возможность избежать проблем со связью в дальнейшем:

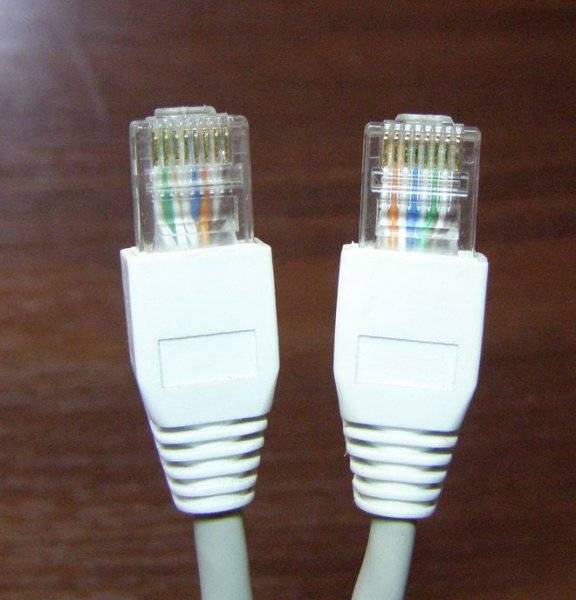

- по возможности нужно использовать специальные колпачки, одеваемые на коннекторы – они уберегут от частого перегибания и поломки жилы;
- распиновку необходимо осуществлять максимально качественно – наличие плохого контакта может существенно снизить качество связи;
- следует избегать случайных повреждений изоляции – скрутки также приводят к ухудшению связи;
- провода без верхнего слоя изоляции не должны выступать – это может привести к их повреждению.
Обжим витой пары при помощи клещей или даже шлицевой отвертки – процесс не сложный. Важно лишь соблюдать технологию и делать все максимально аккуратно. Так как качественно обжатая витая пара – залог высокой скорости передачи данных. Поэтому прежде, чем вызывать специалиста, и платить ему деньги, стоит попробовать выполнить данную несложную операцию самостоятельно.
На сегодняшний день многожильная витая пара является самым популярным и надежным способом передать информацию через интернет или ЛВС.
