В настоящее время без структурированной кабельной сети (СКС) невозможно представить ни одно предприятие, магазин или квартиру. Патч-корды являются одним из самых распространенных элементов СКС. По сути это кусок многожильного кабеля, обжатый с обоих концов коннекторами. Нередко патч-корды называют коммутационными шнурами.
Их основная задача заключается в соединении различных устройств. Коммутационные шнуры для удобства пользователей изготавливают в разных цветах. Использование патч-кордов разных цветов помогает сократить время локализации проблемного участка структурированной кабельной сети и устранения проблемы.
Что такое патч-корд

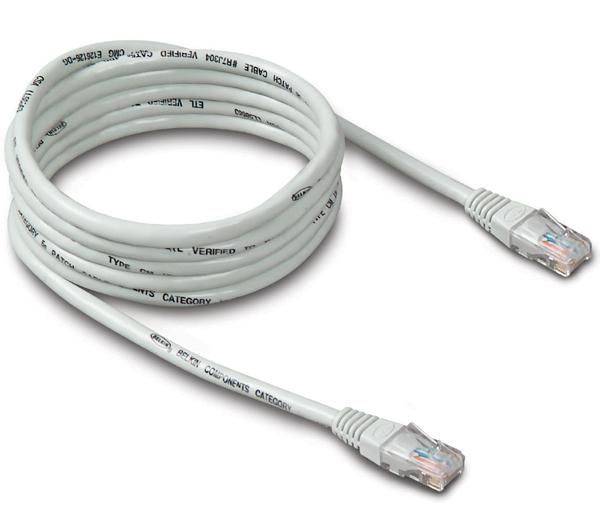

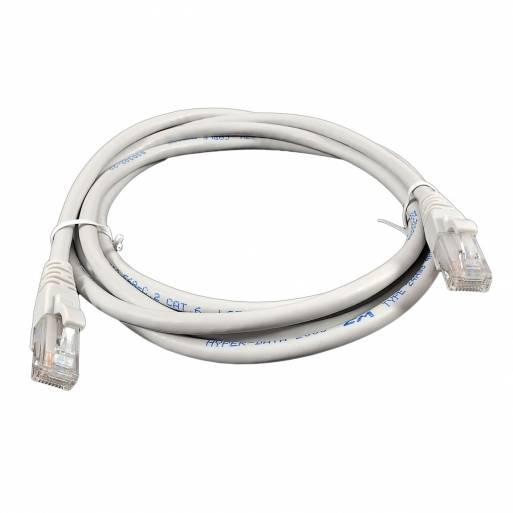

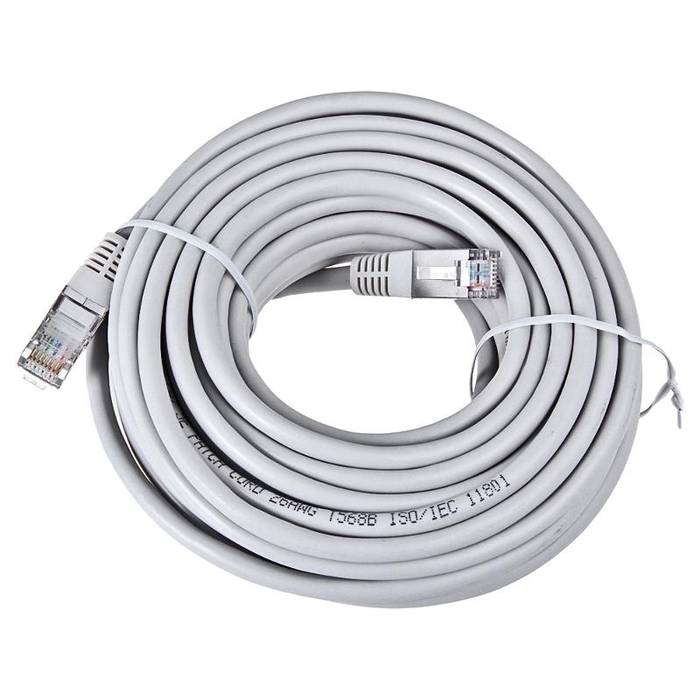

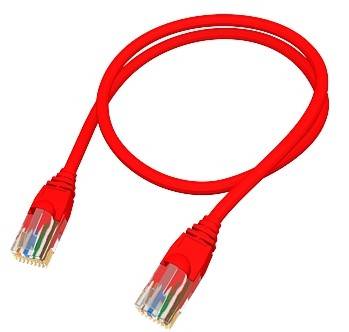

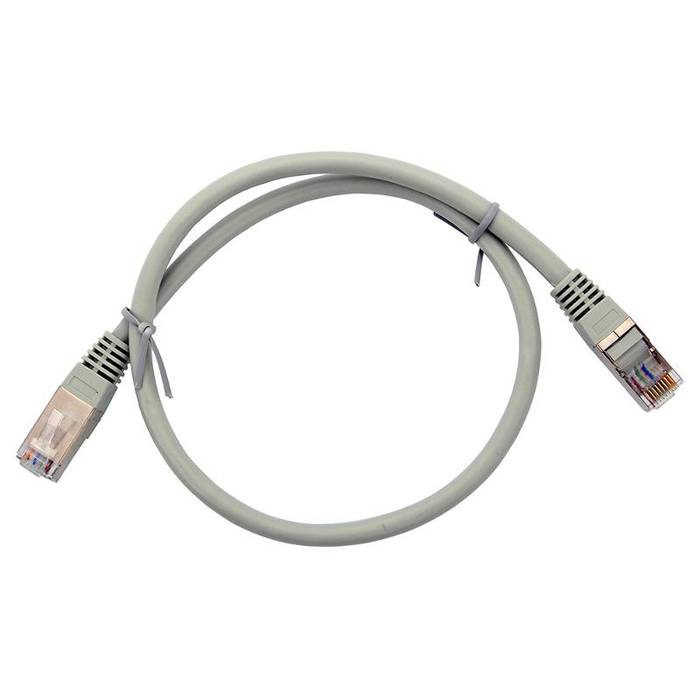

Патч – корд (коммутационный шнур) представляет из себя электрический или оптоволоконный кабель для подключения или соединения между собой электрических устройств. Они различаются по типам и длине. Обе стороны кабеля обязательно должны быть обжаты соединительными разъемами. Эти специфические разъемы называют коннекторами.
Для объединения двух рабочих станций часто применяют кроссовер. Он также является коммутационным шнуром, но с перекрестной схемой соединения. Другим названием такого соединения является «кроссовое соединение».
Патч-корды могут быть любых размеров, но не должны превышать длины в 5 м по стандарту ANSI EIA TIA 568B.1. Для открытых офисов допускаются патч-корды большей длины.
Область применения

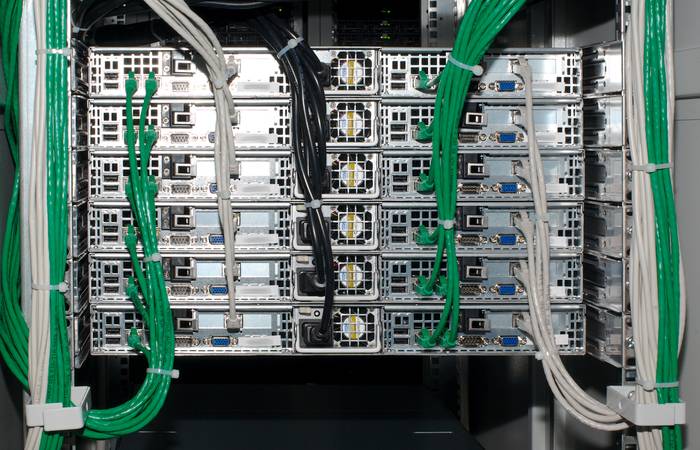

Чаще всего патч-корд применяют для подключения рабочих станций к СКС, также для соединения сетевого и серверного оборудования.
Основа из многожильных проводов является главным преимуществом коммутационного шнура в сравнении с обычным кабелем UTP с цельным проводом. Улучшаются такие параметры кабеля, как устойчивость к излому и его гибкость. При этом, у гибкого коммутационного шнура происходит ухудшение основных электрических параметров, что, в конце концов, сказывается на скорости передачи информации.

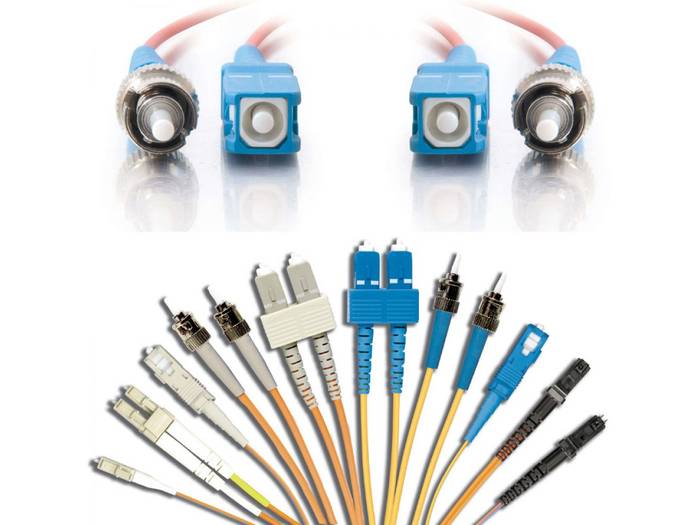

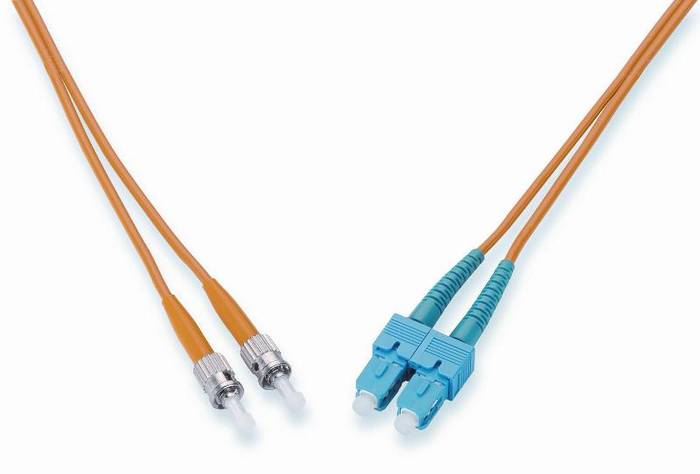

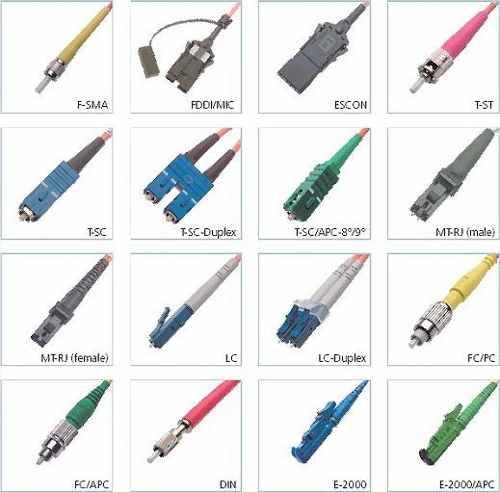

В зависимости от области применения выделяют следующие виды патч-кордов: для телефонных сетей, коммутационные (для роутера, коммутатора и прочего аналогичного оборудования) и оптоволоконные (оптоволоконный кабель, оконцованный с обоих концов оптическими коннекторами).
Какие бывают
Классификация патч-кордов может быть проведена по различным признакам и параметрам.
Чаще всего патч-корды классифицируют:

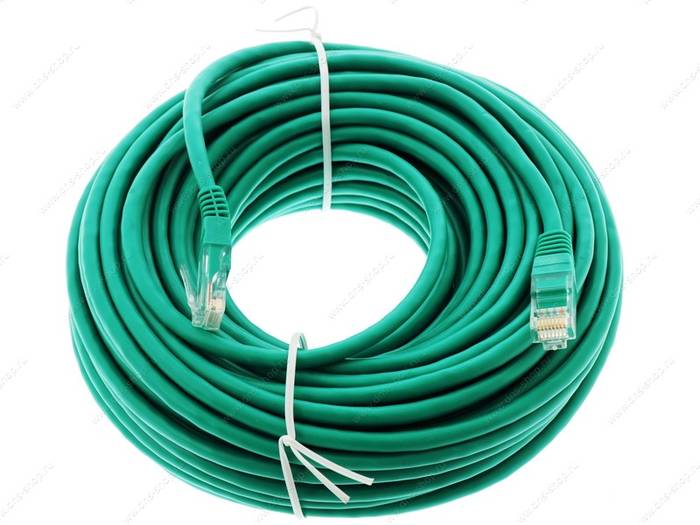

- по размеру. Стандартные размеры: 0.5м, 1м, 1.5м, 2м, 4м, 5м. Нестандартные размеры могут быть сделаны на заказ;
- по типу коннектора. У переходных патч-кордов на концах разные разъемы, у соединительных – одинаковые;

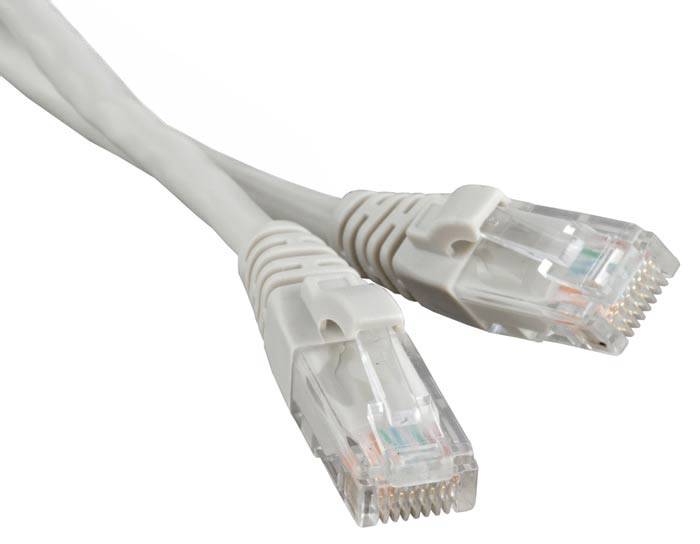

- по типу разъема. Чаще всего используют разъемы RJ-45 и RJ-12. Реже встречается разъем 110-го типа;

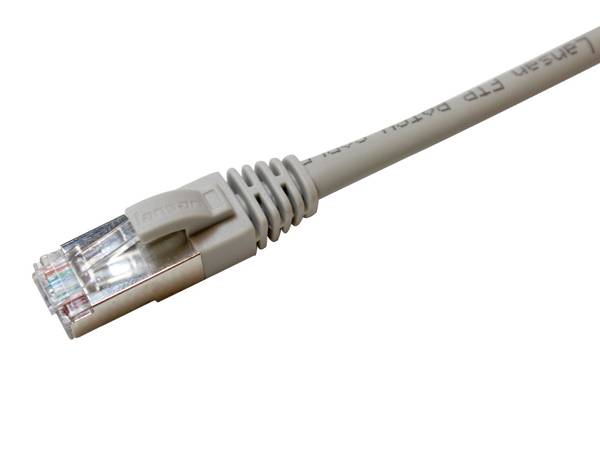

- по наличию экранирования. Различают экранированные (FTP) и неэкранированные (UTP).
Длина, а также цвет подбираются с учетом личных предпочтений. При этом важно знать, что длины патч-корда и магистральной линии должны суммироваться, и суммарная длина должна соответствовать существующим стандартам структурированной кабельной сети. Сейчас максимальная длина сегмента СКС не должна превышать 100 м.
Между кабелем и патч-кордом имеются различия. Кабеля закрепляются неподвижно и остаются без движения в течении длительного периода, на патч-корды же наоборот, постоянно оказывается определенная механическая нагрузка, может произойти их скрутка. При неаккуратном обращении с патч-кордом, кабель в нем может быть поврежден, что в значительной степени снизит его параметры. Многожильные патч-корды более приспособлены к постоянным воздействиям.
Использование экранирования для коммутационного шнура не является обязательной необходимостью. Экран защиты позволяет защитить кабель от воздействия внешних электромагнитных волн. Заземление является обязательным условиям применения FTP патч-кордов.
В компьютерных сетях нередко используют литые патч-корды. Основное их отличие заключается в наличии пластмассового колпачка. Он может быть припаян прямо к кабелю, в отличие от обычного, в котором он может беспрепятственно перемещаться по всей длине. Литой патч-корд может быть только заводского производства, его невозможно изготовить в домашних условиях.
В условиях ограниченного пространства на сетевых объектах удобны для использования по своей конструкции плоские патч-корды.

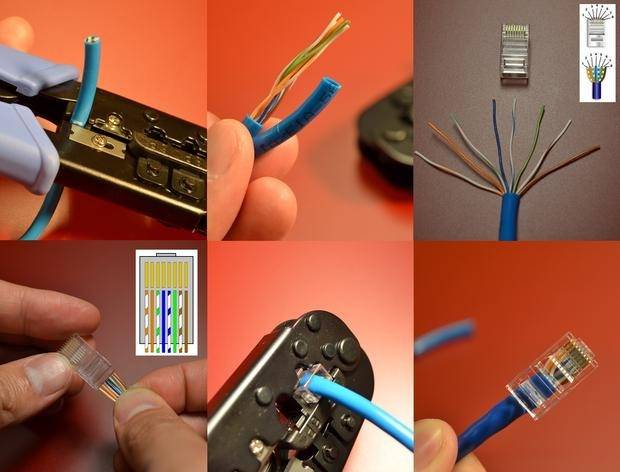

Видео: Обжимка кабеля UTP 5
Категории патч-кордов
Каждый заводской патч-корд проходит процедуру сертификации, по результатам которой ему присваивается определенная категория. Категория определяет, где может быть использован данный патч-корд, какую скорость передачи данных он может поддержать.
Сегодня в основном используются экранированные патч-корды категории 5e. Их отличает обеспечение качественного соединения в СКС любого размера. Они прекрасно поддерживают скорость передачи данных, до 100 Мбит/сек, которая является необходимым минимумом в настоящее время.
Для организации гигабитной локальной сети патч-корд 5 категории не подойдет, обязательно необходим патч-корд 6 категории. В его основе кабель, каждая из восьми жил которого состоит из семи медных проволок, изолированных в прочном полиэтилене.Патч-корд 6 категории имеет немного больший внешний диаметр кабеля (6.2 мм), что нужно учитывать при его прокладке.
Патч-корды 7 категории предназначены для передачи данных со скоростью до 10 Гбит/с. В таких патч-кордах экранируется не только кабель целиком, но и экранируется отдельно каждая пара.
Основные характеристики
Каждый патч-корд обладает рядом характеристик. К основным относятся материал оболочки, диаметр и тип проводника, а также средняя скорость распространения сигнала. Кроме основных, выделяют передаточные, геометрические и механико-климатические характеристики.
К передаточным характеристикам причисляют коэффициент затухания и коэффициент хроматической дисперсии на опорных длинах волн.
Толщина оболочки, номинальный диаметр кабеля и номинальная масса являются базовыми геометрическими параметрами патч-корда.
Среди механико-климатических характеристик выделяют радиус изгиба, допустимые растягивающее и раздавливающее усилия, стойкость к кручениям и ударам, температуры эксплуатации и монтажа.
Значения данных характеристик зависят от конкретного производителя патч-кордов.
Схема подключения
Существуют две основные схемы подключения: прямая и перекрестная.

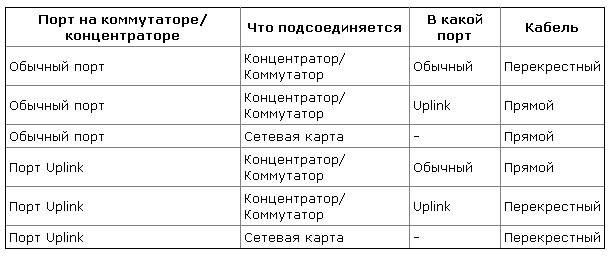

Прямая схема подключения используется для соединения рабочих станций со свитчами, а также для соединения свитчей между собой через порт Uplink.

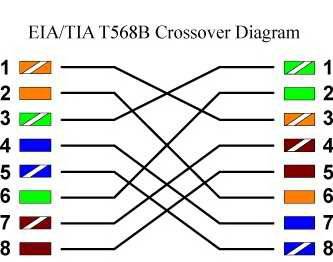

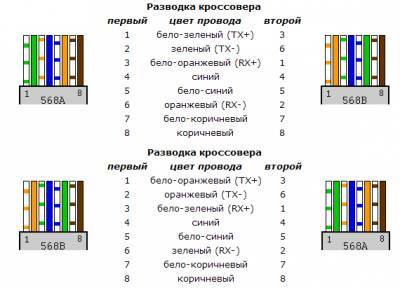

Перекрестная или кроссовая схема подключения необходима для непосредственного соединения двух рабочих станций. Также с помощью перекрестной схемы происходит подключения сетевых концентраторов между собой без использования порта Uplink . Ниже приводится схема подключения кабелей. Нумерация контактов на разъеме слева направо, если держать коннектор вверх контактами и кабелем к себе.
Прямая разводка.
Перекрестная разводка
Контакт
Цвет провода
Контакт
Контакт
Цвет провода
Контакт
1
бело-оранжевый
1
1
бело-оранжевый
3
2
оранжевый
2
2
оранжевый
6
3
бело-зеленый
3
3
бело-зеленый
1
6
зеленый
6
6
зеленый
2
5
бело-синий
5
5
бело-синий
5
4
синий
4
4
синий
4
7
бело-коричневый
7
7
бело-коричневый
7
8
коричневый
8
8
коричневый
8
Почему лучше заводской патч-корд?
Изготовление патч-корда своими руками совсем несложное занятие, да и себестоимость его будет в разы меньше чем заводского. Странно. Неправда ли? Почему же заводские патч-корды изготовляемые миллионами стоят на порядок выше самодельного патч-корда?

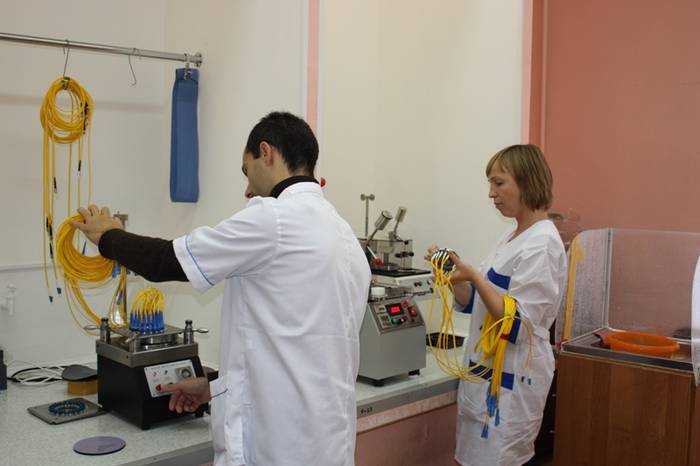

Разница заключается в том, что производитель тестирует на соответствие определенным параметрам каждый патч-корд и по результатам проверки забраковывает часть своей продукции. Покупая заводской патч-корд, клиент платит за уверенность в безупречном функционировании СКС.
В СКС главные места потери ее параметров — это места соединений. А каждый патч-корд влияет сразу на два соединения. Неправильная разводка жил провода может испортить характеристики целой сети. Возможно при некачественной обжимке возникновение наводки в ней. Ведь восемь расплетенных проводов витой пары выступают в качестве параллельных антенн, в результате чего каждая пара создает свои помехи и получает помехи соседних пар.
Конечно, случаются форс-мажорные ситуации, когда необходимо в кратчайшие сроки подключить новое устройство к локальной сети, либо заменить поврежденный кабель. Единственным выходом из данных ситуаций будет изготовление временного патч-корда своими руками.
Но ни в коем случае не рекомендуется использовать самодельный кабель для соединения активного сетевого и серверного оборудования. Глупо расходовать огромные средства на сертификацию СКС и экономить на мелочах.
Исходя из этого, необходимо делать выбор в пользу заводских патч-кордов. Причем, очень важно тщательно изучить всех производителей данной продукции и выбрать производителя с наилучшим качеством.
Таким образом, патч-корды играют значительную роль в обеспечении надежности и производительности СКС.
Опыт показывает, что использование патч-кордов низкого качества (в частности самодельных), несмотря на экономию на этапе создании локальной сети, в будущем в процессе ее эксплуатации приводит к ощутимым дополнительным расходам. Из-за применения низкокачественных патч-кордов нередко происходят отказы и простои. А одно из главных качеств СКС именно надежность. Поэтому рекомендуется использовать патч-корды только проверенных производителей.
