В 1880 году британский физик Оливер Хевисайд изобрёл электрический кабель, для передачи радиочастотных электрических сигналов. Он состоит из центрального проводника и экрана, которые расположены соосно и разделены изоляционным материалом или воздушным промежутком. От экранированного провода отличается более однородным в направлении продольной оси сечением и применением более качественных материалов для электропроводников и изоляции.
Коаксиальные кабели RG предназначены для систем кабельного телевидения, авиационной и космической техники, компьютерных сетей, бытовой техники.
Различаются по волновому сопротивлению, диаметру изоляции, гибкости, степени экранирования.
Сфера применения коаксиального кабеля довольно широка в самых разных областях техники:
• системы связи;
• вещательные сети;
• кабельные линии задержки;
• четвертьволновые трансформаторы;
• симметрирующие и согласующие устройства;
• фильтры и формирователи импульса;
• АСУ и другие производственные и научно-исследовательские технические системы;
• системы дистанционного управления, измерения и контроля;
• системы сигнализации и автоматики;
• системы объективного контроля и видеонаблюдения;
• каналы связи различных радиоэлектронных устройств мобильных объектов (судов, летательных аппаратов и др.);
• компьютерные сети;
• антенно-фидерные системы;
• внутриблочные и межблочные связи в составе радиоэлектронной аппаратуры;
• каналы связи в бытовой и любительской технике;
• военная техника и другие области специального применения.

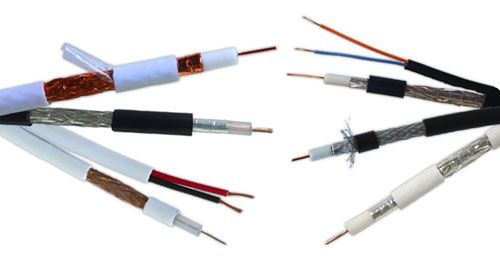

Имеют общее строение:
• центральная жила (медь, алюминий, их сочетание);
• полимерная изоляция (сплошной/вспененный диэлектрик);
• экран и металлическая оплетка;
• внешняя оболочка, защищающая оплетку от контактна с окружающей средой.
Кабели делятся по шкале Radio Guide:
RG-8 — толстый кабель 50 Ом с одинарной жилой из омедненного алюминия. Широко используется при монтаже соединения между внешней антенной и усилителем связи длиной до 10 м, диапазон частот составляет 140-1900 МГц. Можно использовать внутри и снаружи помещений.
RG-58 — тонкий кабель 50 Ом, в основе которого медная моно или витая жила, с медной оплёткой и дополнительным экраном из алюминиевой фольги. Используется, когда длина фидера от 3 до 10 м для внутреннего и внешнего использования в температурном режиме от -55 до +125°C.
RG-58/U — сплошной очень гибкий кабель, радиочастотный со вспененной полиэтиленовой изоляцией с плотной оплёткой из лужёной меди и дополнительным экраном из фольги. Физически вспененный диэлектрик обеспечивает уменьшает потери. Подходит для всевозможных приложений на VHF/UHF.
RG-58A/U — многожильный очень гибкий центральный кабель, который применяется для передачи высокочастотных сигналов. Состоит из расположенных соосно многожильного центрального проводника и экрана, разделённых физически вспененным диэлектриком. Внутренний многожильный провод изготовлен из меди и находится внутри диэлектрика. Надёжно защищён от внешних электромагнитных помех. Имеет дополнительную медную оплётку.
RG-59 — кабель 75 Ом для внутренних и межблочных соединений общепромышленных и бытовых радиотехнических устройств, для подключений систем телевидения, а также для подключения удалённых видеокамер наружного и внутреннего наблюдения. Возможно использование на улице.
RG-6 — телевизионный кабель 75 Ом, который состоит из центральной токопроводящей медной жилы и изоляцией из вспененного полиэтилена. Экран выполнен в виде медной лужёной оплётки. Внешняя оболочка кабеля из ПВХ-пластиката. Предназначен для передачи сигналов высокой частоты для коммуникации различной электронной аппаратуры, такой как трансмиттеры, ресиверы, тв- и радиоприёмники, и передатчики.
RG-11 — магистральный широкополосный кабель 75 Ом с двойным экранированием и однопроволочным центральным проводником. для использования на расстояниях и в сложных условиях, для приложений, работающих на частоте до 3 ГГц. Применяется в качестве магистрального кабеля в системах кабельного телевидения CATV, видеонаблюдения CCTV, цифрового спутникового вещания DBS, вещания с использованием коллективной
